Teleskopgabel / Vorderrad-Kotflügel, Seitenstrahler vorn – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

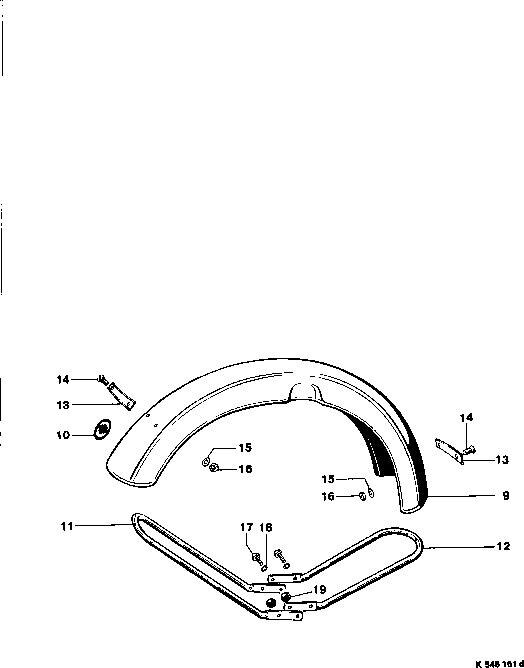

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Teleskopgabel / Vorderrad-Kotflügel, Seitenstrahler vorn
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 05.08.04 | Vorderrad-Kotflügel vollst. mit | op aanvraag | |
| 0 | 12.57.09 | 57.09.21 V-Kotflügelstrebe hinten 1 | op aanvraag | |
| 0 | 13.57.05 | 57.05.30 Kotflügelunterlage 2 | op aanvraag | |
| 0 | 14.00.16 | 00.16.16 Linsensenkschraube 4 | op aanvraag | |
| 0 | 15.00.33 | 00.33.54 Scheibe A 4,3 DIN 9021 | 4 | op aanvraag |
| 0 | 16.00.21 | 00.21.55 Sechskantwutter M 4 DIN 985 A | op aanvraag | |
| 0 | 17.00.10 | 00.10.47 Sechskantschraube M 5 x 35 | op aanvraag | |
| 0 | 17.00.10 | 00.10.35 Sechskantschraube Y 5 x 25 | op aanvraag | |
| 0 | 18.00.43 | 00.43.32 Federring B 5 DIN 127 | 4 | op aanvraag |
| 0 | 19.00.20 | 00.20.04 Sechskantmutter M 5 DIN 934 | 4 | op aanvraag |
| 10 | 57.08.06 | Abziehbild 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
