Teleskopgabel / Steuerlager, Vorderrad-Kotflügel bis Pe.-Nr, 5 179 – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

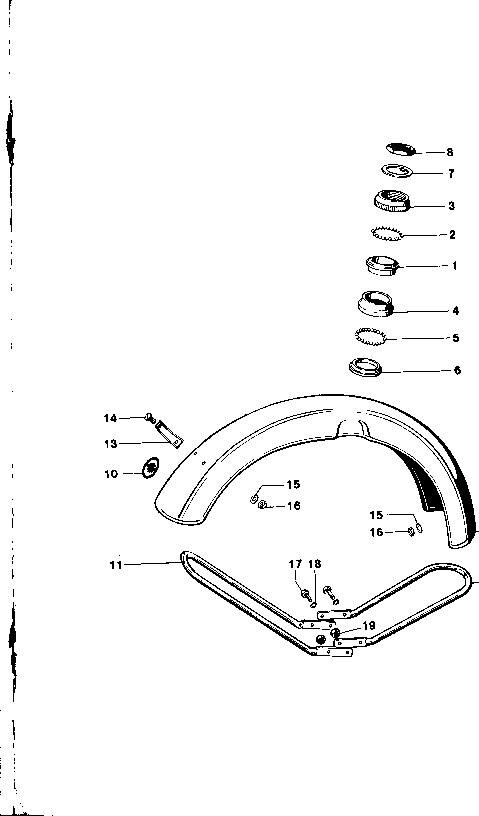

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Teleskopgabel / Steuerlager, Vorderrad-Kotflügel bis Pe.-Nr, 5 179
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 37.02.89 | Steuerlager, oben 1 | op aanvraag | |
| 0 | 05.08.02 | Vorderrad-Kotflügel, vollst | op aanvraag | |
| 0 | 57.08.20 | V-Kotflügelstrebe vorn für | op aanvraag | |
| 0 | 14.10.57 | 10 57.08. 08a V-Kotflügelstrebe hinten | 1 | op aanvraag |
| 0 | 57.08.21 | V-Kotflügelstrebe hinten für | op aanvraag | |
| 0 | 12.57.05 | 57.05.30 Kotflügelunterlage 2 | op aanvraag | |
| 0 | 14.90.33 | 90, 33, 54 Scheibe A 4,3 DIN 9021 | 4 | op aanvraag |
| 0 | 12.15.00 | 15 00.21.55 Bechskantmutter M 4 DIN 385 | 4 | op aanvraag |
| 0 | 16.00.10 | 00.10.47 Bechskantschraube M 5 x 35 DIN931 | 4 | op aanvraag |
| 0 | 00.10.35 | 35 Sechskantschraube M 5 x 25 | op aanvraag | |
| 0 | 17.00.43 | 00.43.32 Pederring B 5 DIN 127 | 4 | op aanvraag |
| 0 | 18.00.20 | 00.20.04 Sechskantmutter M 5 DIN 934 | 4 | op aanvraag |
| 1 | 37.02.40 | een oben 1 | op aanvraag | |
| 2 | 00.69.33 | 69, 33 | Kusel 1/4" DIN 5401 | 19 | op aanvraag |
| 3 | 37.02.41 | Gewindekonus 1 | op aanvraag | |
| 4 | 37.52.42 | Steuerschale unten 1 | op aanvraag | |
| 5 | 00.69.33 | N zagen DIN 5401 | 19 | op aanvraag |
| 6 | 37.29.11 | Gabelkonus 1 | KREIDLER Vorkring / balhoofdcone tot 1972 31mm 37.29.11 – €12.00 (niet op voorraad) | |
| 7 | 57.01.02 | Unterlegscheibe n.B | op aanvraag | |
| 8 | 57.11.03 | Gabelmutter (Skt, SW 32) | 1 | op aanvraag |
| 8 | 13.00.18 | 00.18.16 Linsensenkschraube AN 4 x 20 | op aanvraag | |
| 11 | 57.08.06 | Abziehbild 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
