Slektrische Anlage / Scheinwerfer – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

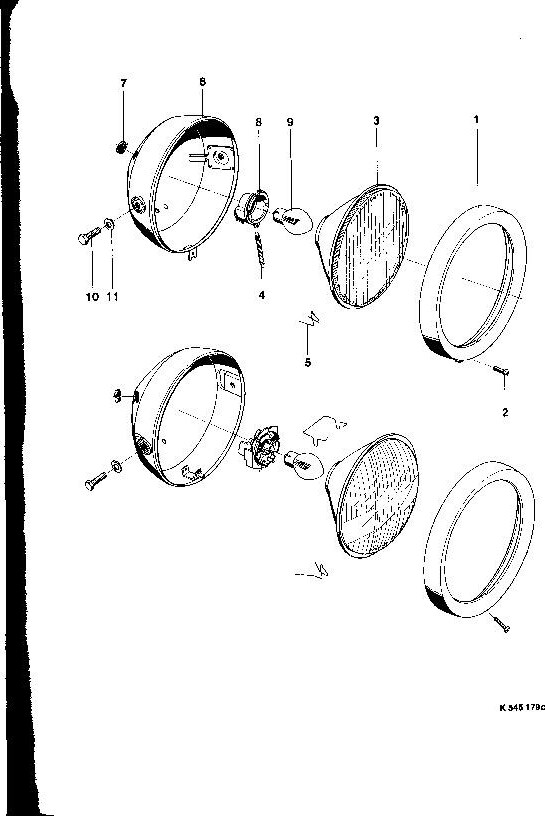

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Slektrische Anlage / Scheinwerfer
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 87.84.66 | Scheinwerfereinaatz 1 | op aanvraag | |
| 0 | 08.18.15 | Glashaltering 1 | op aanvraag | |
| 0 | 10.00.11 | 00.11.56 Seohskantsahraube M8x18 DIN 933 | 2 | op aanvraag |
| 0 | 11.00.43 | 00.43.58 Federscheibe 4 | op aanvraag | |
| 0 | 87.81.32 | 32 Massekabel zum Scheinwerfer 1 | op aanvraag | |
| 2 | 00.17.10 | Befastigungsschraube für Ring 1 | op aanvraag | |
| 3 | 08.18.17 | Bee) vollst | op aanvraag | |
| 4 | 08.18.10 | Befestigungsfeder für Passung } | op aanvraag | |
| 5 | 08.18.18 | Befastigungsfeder für Yor | op aanvraag | |
| 7 | 87.84.06 | Xabeltülle 2 | op aanvraag | |
| 7 | 08.17.53 | Glünlampe 6V 35/35W DIN 72601 | 1 | op aanvraag |
| 8 | 08.18.16 | 18,16 | Lempenfassung | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
