N Keilwelle, Kettenritzel chaltwalze mit Schaltgabeln – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

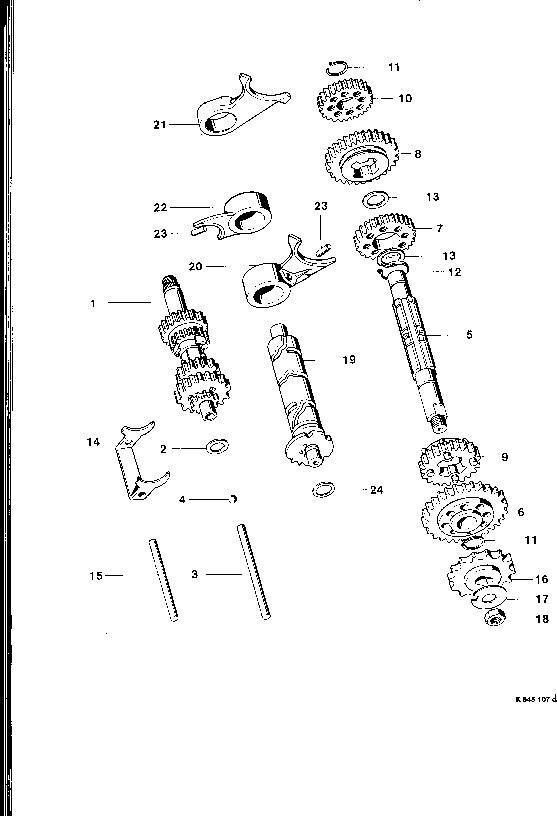

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst N Keilwelle, Kettenritzel chaltwalze mit Schaltgabeln
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 15.06.12 | Anlaufscheibe 0,3 mm n,.B | op aanvraag | |
| 0 | 15.06.13 | Anlaufgoheibe 0,5 mm n.B | op aanvraag | |
| 0 | 10.15.66 | 15,66. 98 Zahnrad 3? Zähne | 1 | op aanvraag |
| 0 | 11.00.46 | 00.46.60 Sicherungsring 15x1 DIN 471 | 2 | op aanvraag |
| 0 | 11.00.25 | Ansgleichscheibe 0,1 mm 2.B | op aanvraag | |
| 0 | 11.00.33 | Auggleichsoheibe 0,5 mm n.B | op aanvraag | |
| 0 | 12.00.46 | 00.46.56 Sicherungsring 20x1,2 DIN 417 | 1 | op aanvraag |
| 0 | 43.15.66 | 15.66.18 Distanzscheibe 2 | op aanvraag | |
| 0 | 15.15.66 | 15,66, 20 Gabelachse | 1 | op aanvraag |
| 0 | 18.15.60 | 15.60, 10 Mutter M 10 x 1 | 4 | op aanvraag |
| 0 | 15.06.96 | Schaltwalze, vollst. 1 | op aanvraag | |
| 0 | 19.15.06 | 15.06.16 Schaltwalze 1 | op aanvraag | |
| 0 | 00.53.50 | Zylinderstift 4m 6x14 DIN 6325 | 4 | op aanvraag |
| 0 | 20.15.86 | 15.86.40 Schaltgabel, links | 1 | op aanvraag |
| 0 | 15.66.97 | Schaltgabel, rechts vollst | 1 | op aanvraag |
| 1 | 15.66.91a | 91a Vorgelegewelle, vollst | 1 | op aanvraag |
| 2 | 15.06.09 | Anlaufacheibe 0,1 mm n.B | op aanvraag | |
| 3 | 15.66.07 | Druckstift lang 1 | KREIDLER Drukstift voor koppeling lang 4/5 versnellingen 15.66.07 koppelingsstift STIFT – €14.00 (niet op voorraad) | |
| 4 | 00.69.28 | Kugel 6 mm # DIN 5401 | 1 | op aanvraag |
| 6 | 15.66.21 | Zahnrad 46 Zähne | 1 | op aanvraag |
| 7 | 15.66.13 | Schaltrad 40 Zähne is | op aanvraag | |
| 8 | 15.66.22 | Zahnrad 36 Zähne 1% | op aanvraag | |
| 9 | 15.66.44 | Schaltrad 33 Zähne | 1 | op aanvraag |
| 16 | 15.60.52 | Kettenritzel 2 = 14 | 1 | op aanvraag |
| 17 | 15.60.11 | Sicherungsblech 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
