Motor / Zündanlage BOSCH 35 / 30 H – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

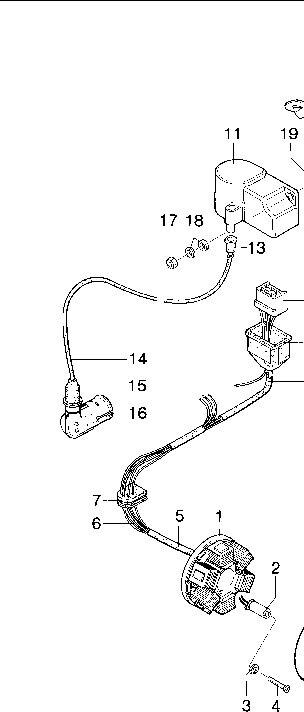

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Motor / Zündanlage BOSCH 35 / 30 H
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 21.22.23 | 22 23 Bild | op aanvraag | |
| 0 | 08.19.51 | Ladegeneratoranker î | op aanvraag | |
| 0 | 10.15.02 | 15.02. 16 Steckhüilsengehäuse | op aanvraag | |
| 0 | 15.02.24 | Steckhülse 3 | op aanvraag | |
| 0 | 11.15.12 | 15.12.87 Schaltgerät | 1 | op aanvraag |
| 0 | 12.15.12 | 15.12.80 Polrad 1 | op aanvraag | |
| 0 | 15.22.89 | Zindleitung, volist. 1 | op aanvraag | |
| 0 | 13.08.16 | 08.16.55 Schutzkappe | 1 | op aanvraag |
| 0 | 14.15.22 | 15.22.02 Zündkeitung | 1 | op aanvraag |
| 0 | 15.15.22 | 15.22.03 Regenschutzkappe | 1 | op aanvraag |
| 0 | 16.15.22 | 15,22,15 teilabgeschirmter Entstörstecker 1 | op aanvraag | |
| 0 | 17.00.20 | 00.20.19 Sechskantmutter M'6 DIN 934 | 2 | op aanvraag |
| 0 | 18.00.43 | 00.43.63 Federscheibe B 6 DIN 137 | 6 | op aanvraag |
| 0 | 12.19.15 | 19 15.02.38 Puffer | 2 | op aanvraag |
| 0 | 20.15.02 | 15.02.39 Hülse 2 | op aanvraag | |
| 0 | 22.75.02 | 75.02.40 Kegelacheibe 2 | op aanvraag | |
| 0 | 24.23.00 | 23 00.16.74 Sechskantschraube H 6 x 22 DIN963 2 | op aanvraag | |
| 0 | 00.11.16 | Sechskantschraube % 6 x 16 | 2 | op aanvraag |
| 0 | 00.33.50 | Scheibe A 6,4 | 2 | op aanvraag |
| 0 | 24.15.22 | 15,22,09 Zünderdeckel 1 | op aanvraag | |
| 1 | 15.12.84 | Ankerplatte, vollst. 1 | op aanvraag | |
| 2 | 08.19.39 | Steueranker 1 ál | op aanvraag | |
| 3 | 00.43.35 | federring B 4 | 1 | op aanvraag |
| 3 | 15.02.17 | 17 Schutzkappe | 1 | op aanvraag |
| 4 | 00.17.28 | Zylinderschraube 4 x 28 | 1 | op aanvraag |
| 5 | 00.95.06a | Isolierschlauch B 7 x 0,7 | op aanvraag | |
| 6 | 15.02.87 | Kurzschiußleitung 1 | op aanvraag | |
| 7 | 15.02.10 | Kabeldurchführung 1 | op aanvraag | |
| 7 | 00.43.57 | Federscheibe B 6 | 2 | op aanvraag |
| 8 | 00.95.06 | $solierschlauch B 7 x 0,7 | op aanvraag | |
| 20 | 15.12.85 | NHKZ 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
