Motor / Primärantrieb, Kupplung – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

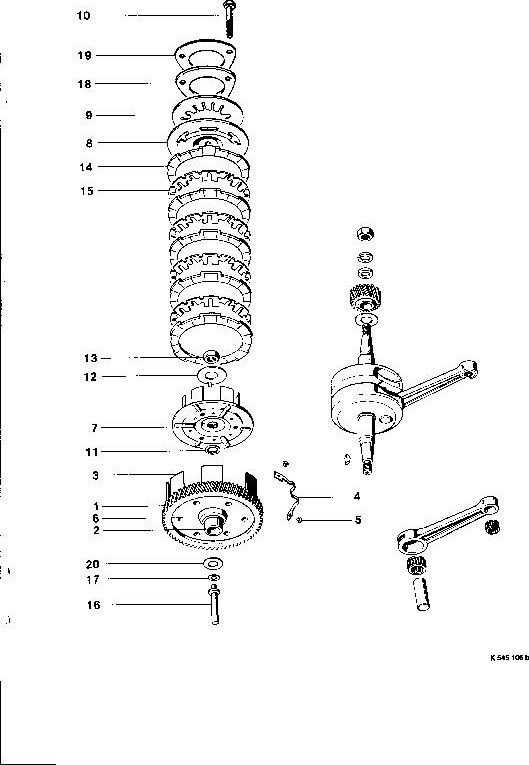

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Motor / Primärantrieb, Kupplung
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 15.57.20 | Feder 1 | op aanvraag | |
| 0 | 10.00.10 | 00.10,52 Sechekantschraube M6z32 DIN 931 3 | op aanvraag | |
| 0 | 12.00.47 | 00.47.50 Sicherungsblech 13 DIN 432 | 1 | op aanvraag |
| 0 | 13.00.20 | 00,20,52 Sachskantmutter M12x1 DIN 936 | 4 | op aanvraag |
| 0 | 15.07.15 | Auggleichsoheibe 0,5 mm | op aanvraag | |
| 0 | 15.07.16 | Ausgleichscheibe 1,5 mn n.B | op aanvraag | |
| 0 | 18.15.07 | 15,07,08 _ Druckplatte | 1 | op aanvraag |
| 0 | 20.13.06 | 13.06.15 Ausgleichscheibe n.B | op aanvraag | |
| 1 | 15.67.92 | Kupplungsrad, vollst., z=79 | 1 | op aanvraag |
| 2 | 15.61.03 | Buchse 1 | op aanvraag | |
| 5 | 00.58.53 | Senkniet 2,6x6 DIN 661 | 2 | op aanvraag |
| 6 | 00.58.51 | Senkniet 4x8 DIN 661 | 6 | op aanvraag |
| 7 | 15.01.99 | Kupplungsmuffe 1 | op aanvraag | |
| 8 | 15.51.07 | Decklamelle 1 | op aanvraag | |
| 14 | 15.01.09 | Reiblamelle 5 | op aanvraag | |
| 15 | 15.67.04 | Innenlamelle A | KREIDLER Koppelings tussen plaat 15.67.04 koppelingsplaat met sleuven STAAL MOTOR KOPPELING – €6.00 | |
| 16 | 15.07.12 | Druckatift kurz 4 | KREIDLER Drukstift korte koppeling 15.07.12 MOTOR paraplustift – €12.00 | |
| 17 | 15.07.20 | Ausgleichscheibe 0,25 mm | op aanvraag | |
| 19 | 15.01.13 | Sicherungsblech 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
