Motor / Gehäuse rechts 15 – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

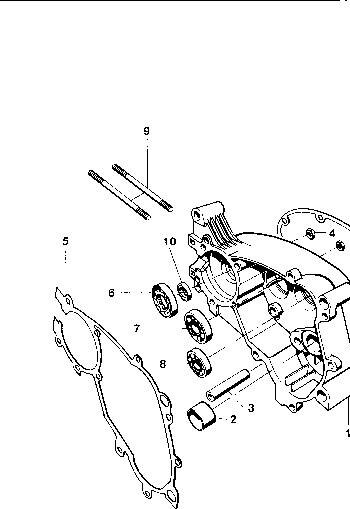

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Motor / Gehäuse rechts 15
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 11.00.43 | 00.43.63 Federscheibe B6 DIN 137 | 16 | op aanvraag |
| 0 | 12.00.20 | 00.20.19 Sechskantmutter M& DIN 934 8 | op aanvraag | |
| 0 | 11.13.15 | 13 15.60.04 Gehäusedeckel | 1 | op aanvraag |
| 0 | 15.09.16 | 09.16.11 Linsensenkscohraube M6x40 DIN 91 | 6 | op aanvraag |
| 1 | 15.61.35 | Gehäuse rechts, mit Lagerbuchse 1 | op aanvraag | |
| 2 | 15.51.09 | 4Lagerbuchse 1 | op aanvraag | |
| 3 | 15.01.06 | Anschlagbolzen für Kickstarter | op aanvraag | |
| 4 | 00.20.19 | Sechskantmitter N6 DIN 934 | 2 | op aanvraag |
| 5 | 15.61.02 | Gehäusedichtung | KREIDLER Midden Carterpakking 5 Versnellingen Type 2 BAC 15.61.02 Middencarter pakking 5V – €4.00 | |
| 6 | 00.63.00 | Kugellager BO 17 DIE 615 | 1 | KREIDLER/SACHS Lager BO17 Crank Rechts 00.63.00 – €15.00 (niet op voorraad) |
| 7 | 00.60.31 | Kugellager 6004/03 DIN 625 | 1 | op aanvraag |
| 8 | 00.61.01 | Kugellager 6202/03 DIN 625 | 1 | op aanvraag |
| 9 | 00.22.00 | Stiftschraube DIN 940 2 | op aanvraag | |
| 14 | 15.10.02 | Dichtung 1 | KREIDLER Dekselpakking 4 5 versnellingen Pakking Koppelingsdeksel Origineel Model 0.4mm 15.10.02D Dekselpakking – €3.00 | |
| 17 | 00.70.01 | Dichtring DIN 7603 4 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
