Motor / Gehäuse links – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

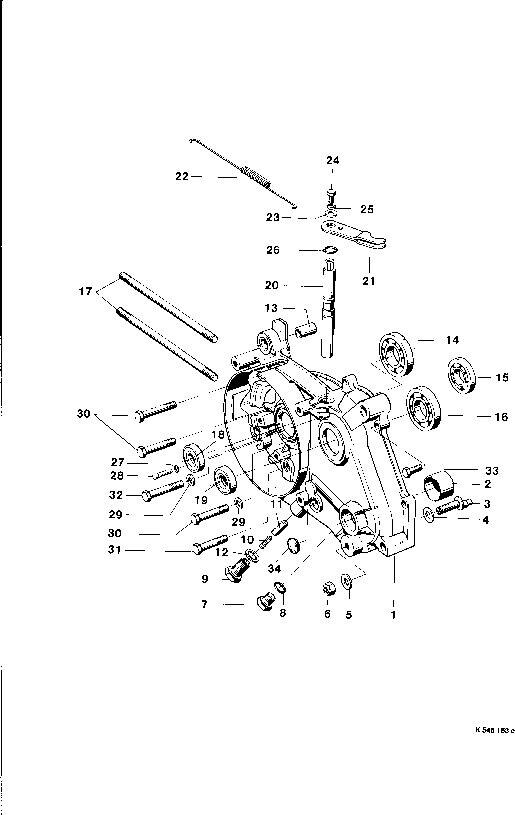

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Motor / Gehäuse links
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 00.21.53 | Mutter N 8 selbstsiohernd | 1 | op aanvraag |
| 0 | 11.15.06 | 15.06.28 Raste 1 | op aanvraag | |
| 0 | 13.19.01 | 19.01.19 Paßhtilse 2 | op aanvraag | |
| 0 | 23.15.01 | 15.01.14 Scheibe 4 | op aanvraag | |
| 0 | 24.00.11 | 00.11.22 Sechskantschraube N6xt2 DIN 933 | 1 | op aanvraag |
| 0 | 25.00.43 | 00.43.37 Federring B 6 DIN 127 | 1 | op aanvraag |
| 0 | 27.00.31 | 00.31.06 Peappscheibendichtung 5,3 DIN433 1 | op aanvraag | |
| 0 | 28.00.55 | 00.55.14 Halbrundkerbnagel 5x28 DIN 1476 | 1 | op aanvraag |
| 1 | 15.61.99 | 99 Gehäuse links mit Lsgerbuckse | 1 | op aanvraag |
| 3 | 15.06.26 | 26 Exzenterschraubs 1 | op aanvraag | |
| 4 | 15.06.27 | Dichtecheibe 1 | op aanvraag | |
| 5 | 00.33.53 | Scheibe 8,4 1 | op aanvraag | |
| 7 | 00.19.60 | Verschiußschraube 1 | op aanvraag | |
| 7 | 00.63.00 | Kugellager BO 17 DIN 615 für | KREIDLER/SACHS Lager BO17 Crank Rechts 00.63.00 – €15.00 (niet op voorraad) | |
| 7 | 15.01.97 | Hebel für Kupplung | 1 | op aanvraag |
| 7 | 15.51.04 | Runddichtring 30,1x1,7 | op aanvraag | |
| 8 | 00.70.01 | Diohtring © 12x16 | 1 | op aanvraag |
| 9 | 15.06.29 | 29 Rastschraube 1 | op aanvraag | |
| 10 | 15.21.26 | Druckfeder 1 | op aanvraag | |
| 12 | 00.70.22 | Dichtring C 14x18 | 1 | op aanvraag |
| 15 | 00.61.00 | Kugellager 6201/C3 DIN 625 für | op aanvraag | |
| 16 | 06.61.30 | Kugellager 6302/03 DIN 625 für | op aanvraag | |
| 17 | 00.22.00 | Stiftschraube M8x95 DIN 940 | 2 | op aanvraag |
| 18 | 00.76.53 | Radialdichtring 17x28x8 für | BROMFIETS KREIDLER Keerring dubbel gekeerd A-Kwaliteit 17x28x6.5 00.76.53 – €5.00 | |
| 19 | 00.77.50 | Redialdichtring B15r24x7 | KREIDLER Dubbele Keerring Hoofdas 15x24x7 00.77.50 – €7.00 | |
| 20 | 15.51.11 | Welle f. Kupplung ij | op aanvraag | |
| 22 | 15.10.07 | Rückholfeder 1 | KREIDLER Koppelingstrekveer 15.10.07 veer KOPPELING TREKVEER REMLICHT – €1.00 |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
