Motor / Auspuffanlage – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

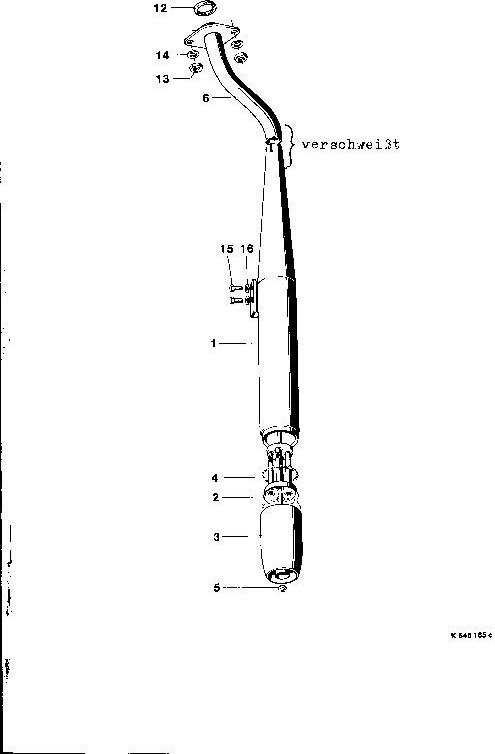

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Motor / Auspuffanlage
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 17.15.13 | 15,13.79 Auspuffanlage, vollst | 1 | op aanvraag |
| 0 | 13.00.20 | 00.20.19 Sechskantmutter M 6 DIN 934 | 2 | op aanvraag |
| 0 | 14.00.43 | 00.43.37 Federring B 6 DIN 127 | 2 | op aanvraag |
| 0 | 15.00.11 | 00,11,.57 Sechskantschraube M 8 x 14 | op aanvraag | |
| 0 | 16.00.43 | 00.43.65 Federscheibe B 8 DIN 137 | 2 | op aanvraag |
| 0 | 26.11.03 | Befestigungsstück 1 | op aanvraag | |
| 1 | 15.03.81 | Schalldämpfer, vollst. mit | op aanvraag | |
| 2 | 27.01.92 | Einsatz 1 | op aanvraag | |
| 7 | 02.00.02 | gelbstsichernde Mutter M 6 | 1 | op aanvraag |
| 12 | 09.70.17 | Dichtring A 32 x 38 DIN 7603 | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
