Lenker / Kupplungshebel, Kupplungszug, Rückspiegel – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

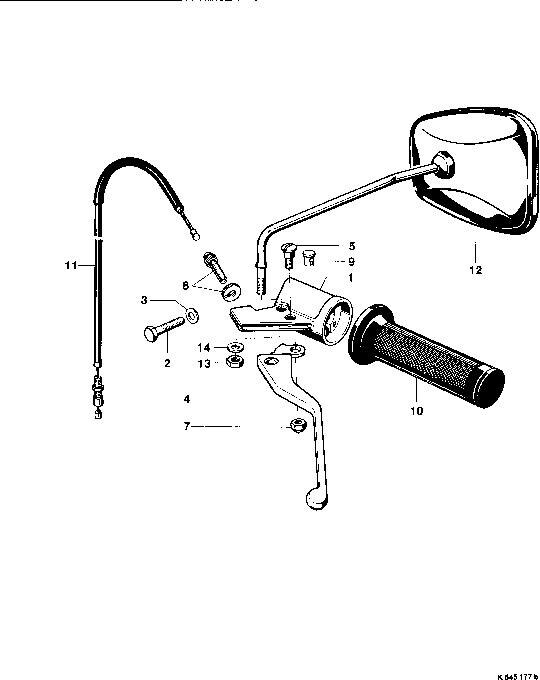

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Lenker / Kupplungshebel, Kupplungszug, Rückspiegel
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 57.93.87 | Kupplunsshebel, vollst. 1 | op aanvraag | |
| 0 | 27.00.83 | Rückspiegel, vollst. rechts n.B | op aanvraag | |
| 0 | 02.00.08 | Glas für Rückspiegel | 1 | op aanvraag |
| 0 | 14.00.32 | 00.32.52 Scheibe 8 DIN 440 | 1 | op aanvraag |
| 2 | 05.10.17 | 4 Schraube 1 | op aanvraag | |
| 4 | 05.13.80 | Hebel 1 | op aanvraag | |
| 5 | 05.13.64 | Schraube 1 | op aanvraag | |
| 7 | 05.13.81 | Kutter 1 | op aanvraag | |
| 8 | 05.13.21 | Stellschraube j 1 | op aanvraag | |
| 9 | 05.12.35 | Lötnippelaufnahne 1 | op aanvraag | |
| 10 | 57.93.09 | Festgriff 1 | KREIDLER/UNIVERSEEL Handvat rechts -draaigreep- 24mm 13cm 57.93.09 – €4.00 | |
| 11 | 57.84.85 | Kupplungszug 1 | op aanvraag | |
| 12 | 27.00.84 | Rückspiegel, vollst. links | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
