Kraftsto Éfanlage / Krafteto ffbehälter, Kraftetoff- hahn – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

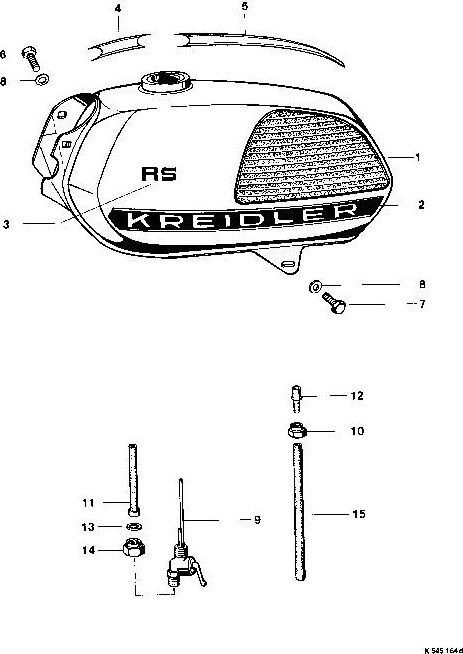

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Kraftsto Éfanlage / Krafteto ffbehälter, Kraftetoff- hahn
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 11.76.91 | Kraftstoffbehälter, vollst. 4 | op aanvraag | |
| 0 | 17.76.89 | Kraftstoffbehälter, vollst | op aanvraag | |
| 0 | 27.07.11 | 07.11.01 Tankdeckal 1 | op aanvraag | |
| 0 | 10.60.07 | 60.07.01 Überwurfmtter 1 | op aanvraag | |
| 0 | 12.00.07 | 00.07.03 Schlauchnippst 1 | op aanvraag | |
| 2 | 77.81.39 | Klebebild links 4 | op aanvraag | |
| 3 | 77.81.23 | Klebebild 1 | KREIDLER Stickerset transfer Florett 77.81.23e zwart/wit 120x30mm – €7.00 | |
| 4 | 77.81.37 | Abziehbild für Tankrücken vorn | 1 | KREIDLER Tank Sticker zwart / wit streep boven 77.81.37S TRANSFER – €5.00 |
| 5 | 77.81.38 | Abziehbild für Tankrücken hint | 1 | op aanvraag |
| 7 | 77.81.40 | Klebebild rechts 1 | op aanvraag | |
| 7 | 77.81.35 | Klebabild rechts (f.spoilerbank) 1 | op aanvraag | |
| 7 | 00.11.42 | Sechskantscohraube M6x16 DIN933 | 2 | op aanvraag |
| 8 | 00.33.50 | 33.50 Scheibe A 6,4 DIN 9021 | 4 | op aanvraag |
| 9 | 77.51.90 | Kraftstoffhahn, vollst. 1 | op aanvraag | |
| 11 | 00.07.02 | Innensieb 1 | op aanvraag | |
| 13 | 00.70.18 | Fiberdichtung A7,5x13 DIN 7603 t | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
