Hinterraê / Guo- und Verbundrad mit Trommelbremse 160 – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

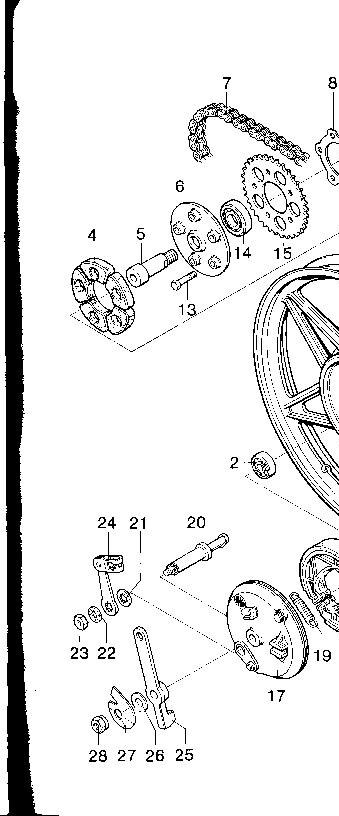

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Hinterraê / Guo- und Verbundrad mit Trommelbremse 160
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 67.24.99 | Gußrad, vorm. (6 Speichen} | 1 | op aanvraag |
| 0 | 16.67.24 | 67.24.95 Gußrad, vorm. (7 Speichen) | op aanvraag | |
| 0 | 67.49.03 | Senkschraube 1% | op aanvraag | |
| 0 | 67.49.04 | Scheibe - 6 | op aanvraag | |
| 0 | 00.26.54 | Hutmutter - 6 | op aanvraag | |
| 0 | 67.02.97 | Hülse 104 | op aanvraag | |
| 0 | 10.67.94 | 67.94.11 Kettenspannerexzenter, links 1 1 | op aanvraag | |
| 0 | 11.06.15 | 06.15.75 Sechskantmutter SW 21 | 1 | op aanvraag |
| 0 | 12.67.02 | 67.02.02 Steckachse | 1 | op aanvraag |
| 0 | 13.00.10 | 00.10.43 Sechskantschraube 7 x 32 | op aanvraag | |
| 2 | 00.61.31 | Kugellager 6301 DIN6G25 2 | KREIDLER Lagerset voor gietwiel 3/4/5V. SKF. 4x 6301-2RSH 1x 6004-2RSH LAGER WIEL 00.60.33 / 00.61.31 – €44.00 | |
| 2 | 00.61.04 | Kugellager 6201 Z/C3 DIN625 | 2 | op aanvraag |
| 3 | 67.24.97 | t Distanzrohr | 1 | KREIDLER Afstandbus voor/ achterwiel gegoten 67.24.97 – €14.00 |
| 3 | 67.24.76 | Distanzrehr - 1 | op aanvraag | |
| 5 | 06.15.73 | Stützring 101 | Holle as (made in EU) A-kwaliteit m16x1 kreidler 06.15.73 – €13.00 | |
| 5 | 00.93.15 | Kettensohloß 14 | op aanvraag | |
| 6 | 67.04.98 | Zahnkranzträger 1 1 | op aanvraag | |
| 7 | 00.96.15 | Drahtreifen 2 3/4 - 17 reinf. 1 | 3 | op aanvraag |
| 7 | 00.98.26 | Schlauch 2 3/2 - 17 | op aanvraag | |
| 7 | 06.15.77 | Stoßdämpfer 104 | KREIDLER Rubber Meenemer Ring 06.15.77R meeneemrubbers achtertandwiel – €6.00 | |
| 7 | 27.00.99 | Kette 1/2 x 1/4 x 7.75 | op aanvraag | |
| 8 | 67.02.05 | Sicherungskranz 1 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
