Hinterrad / Guß- und Verbundrad mit Trommelbrense 160 { – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

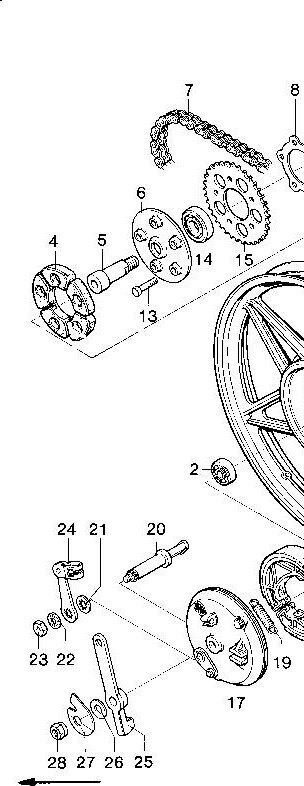

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Hinterrad / Guß- und Verbundrad mit Trommelbrense 160 {
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 16.00.20 | 00.20.24 Sechskantmtter M 7 DIN 934 | 5 | op aanvraag |
| 0 | 67.14.99 | Bremadeckel, vollst | 1 | op aanvraag |
| 0 | 16.17.06 | 17 06.15.94 Bremsdeckel nackt | 1 | op aanvraag |
| 0 | 19.06.15 | 06.15.86 4 Rückzugfeder | 22 | op aanvraag |
| 0 | 20.06.15 | 06.15.84 Bremsnocken, vollst, 1 1 | op aanvraag | |
| 0 | 06.15.68 | Scheibe 0,6 dick | 1 | op aanvraag |
| 0 | 21.06.15 | 06.15.88 Scheibe 2 dick | 1 | op aanvraag |
| 0 | 22.06.15 | 06.15.71 [is scheibe | 4 | op aanvraag |
| 0 | 24.06.15 | 06.15.95 Bremshebel mit Schlaufe 1 1 | op aanvraag | |
| 0 | 25.67.84 | 67.84.10 Bremshalter | 1 | op aanvraag |
| 0 | 26.15.09 | 15.09.06 Scheibe | 1 | op aanvraag |
| 0 | 27.67.94 | 67.94.12 Kettenspannerexzenter rechts 1 1 | op aanvraag | |
| 0 | 28.67.02 | 67.02.03 Achsmutter | 1 | op aanvraag |
| 2 | 23.06.15 | 06.15.67 Sechekantmutter SW 17 + 1 | op aanvraag | |
| 14 | 00.60.33 | Kugellager 6004 2 RS/c 3 | KREIDLER Lagerset voor gietwiel 3/4/5V. SKF. 4x 6301-2RSH 1x 6004-2RSH LAGER WIEL 00.60.33 / 00.61.31 – €44.00 | |
| 15 | 67.94.04 | Kettenrad Z = 35 | 1 | KREIDLER Achtertandwiel 35 T 1/2x1/4 67.94.04 TANDWIEL KETTINGWIEL 35t – €15.00 |
| 18 | 06.15.82 | Bremsbackenpaar, vollst. 1 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
