Hauptrahmen / Unterbau, FuBrastenguani, Bremshebel – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

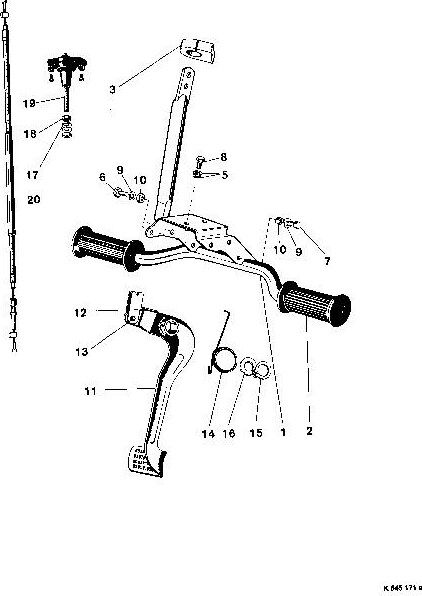

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Hauptrahmen / Unterbau, FuBrastenguani, Bremshebel
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 31.88.99 | Unterbau, vollst. 1 | op aanvraag | |
| 0 | 37.21.09 | Sechskantechraube U 6 x 15 | op aanvraag | |
| 0 | 10.00.20 | 00.20.19 Sechskantmutter K 6 DIN 934 | 1 | op aanvraag |
| 0 | 37.81.18 | ‘Halter für Schutzbügel | 1 | op aanvraag |
| 0 | 00.10.71 | Sechskantschraube Y 8 x 20 DIN 933 2 | op aanvraag | |
| 0 | 00.29.32 | Sechskantmutter WK 8 DIN 980 | 2 | op aanvraag |
| 0 | 00.30.03 | Scheibe 8,4 DIN 125 | 4 | op aanvraag |
| 0 | 11.27.52 | 27.52.98 Breirshebel mit Schlaufe | 1 | op aanvraag |
| 0 | 18.67.02 | 67.02.01 Schlaufe 1 | op aanvraag | |
| 0 | 14.27.02 | 27.02.01 | Rüekholfeder | 1 | op aanvraag |
| 0 | 13.00.58 | 00.58.15 Halbrundniet 6 x 12 DIN 660 | 1 | op aanvraag |
| 0 | 15.00.46 | 00.46.60 Sicherungsring 14 x 1 DIN 471 | 2 | op aanvraag |
| 0 | 16.11.00 | 11.00, 33 Ausgleichscheibe | 2 | op aanvraag |
| 0 | 17.00.43 | 00.43.63 Federscheibe B 6 DIN 137 | 2 | op aanvraag |
| 0 | 18.00.20 | 00.20.19 Sechskantmutter F 6 DIN 934 | 2 | op aanvraag |
| 0 | 37.81.23 | Gummipuffer für Yotorschutzbügel | 2 | op aanvraag |
| 2 | 51.31.00 | Fußrastengummi 2 | op aanvraag | |
| 3 | 37.88.03 | Anschlaggummi zi | KREIDLER Standaard stopper / aanslagrubber middenstandaard verstelbaar RVS 37.88.03 zwart – €17.00 | |
| 5 | 00.43.65 | Federscheibe B 8 DIN 137 | 4 | op aanvraag |
| 6 | 00.11.16 | Sechskentschraube # 6 x 16 DIN 933 1 | op aanvraag | |
| 8 | 00.11.52 | Sechskantschraube # 8 x 16 DIN 933 2 | op aanvraag | |
| 9 | 00.43.63 | Federscheibe B 6 DIN 137 | 1 | op aanvraag |
| 19 | 87.51.94 | Bremslichtschalter, vollst. + | op aanvraag | |
| 20 | 27.52.99 | Brenszug, vollst | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
