Hauptrahmen / Rahmen, Steuerlager, Lenkschloß – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

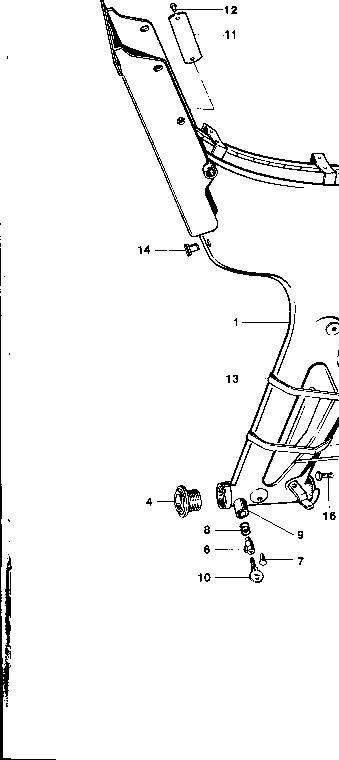

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Hauptrahmen / Rahmen, Steuerlager, Lenkschloß
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 37.29.70 | Rahmen, vollst. f, Spoilerbank | 1 | op aanvraag |
| 0 | 37.02.41 | Gewindekonus 1 | op aanvraag | |
| 0 | 00.69.33 | Kugel 1/4" DIN 5401 | 19 | op aanvraag |
| 0 | 37.29.11 | Gabelkonug 1 | KREIDLER Vorkring / balhoofdcone tot 1972 31mm 37.29.11 – €12.00 (niet op voorraad) | |
| 0 | 00.69.33 | 1/4 DIN 5401 | 19 | op aanvraag |
| 0 | 11.27.00 | 27.00.18 Typenschild 1 | op aanvraag | |
| 0 | 19.12.00 | 12 00.55.17 Halbrundkerbnagsei 4x6 DIN 1476 2 | op aanvraag | |
| 0 | 13.37.81 | 37.81.01 Spaanring 2 | op aanvraag | |
| 0 | 14.31.22 | 31. 22. 37 Anzaugälse | 2 | op aanvraag |
| 0 | 15.37.81 | 37.81.12 Verstärkung 1 | op aanvraag | |
| 0 | 00.11.45 | Seohskantsohrauba M6x14 DIN 933 | 1 | op aanvraag |
| 0 | 19.37.81 | 37.81.13 Halter 4 | op aanvraag | |
| 0 | 37.81.97a | Motor-Schutzbügel | op aanvraag | |
| 0 | 00.10.22 | Sechgkantschraube M 8r55 | 1 | op aanvraag |
| 0 | 37.81.19 | Distanzhülse 1 | KREIDLER Afstandsbus 37.81.19 – €4.00 | |
| 0 | 00.29.32 | 32 Sechskantmutter VM DIN 980 | 1 | op aanvraag |
| 0 | 00.30.03 | Soheibe 8,4 DIN 125 | 2 | op aanvraag |
| 1 | 37.29.86a | 86a Rahmen, vollst | 4 | op aanvraag |
| 1 | 00.43.63 | 63 Federschaibe B 6 137 | 2 | op aanvraag |
| 1 | 00.20.10 | Sechskantmitter M DIN 934 | 2 | KREIDLER Montageset kroonstuk boutset / tule compleet Kreidler MF / MP / Flory 00.10.78 / 00.43.58 / 255.22.15 / 00.20.10 / 57.64.01 / 265.03.03 boutenset – €19.00 |
| 2 | 37.22.40a | Buchse f. Schwingenlagerung | 2 | KREIDLER Lagerset swingas 37.22.40 bruin of zwart – €2.00 |
| 3 | 37.01.08 | Buchse 1 | op aanvraag | |
| 4 | 37.02.40 | Steuergchale, oben 1 | op aanvraag | |
| 5 | 37.02.89 | Stenerlager, oben 1 | op aanvraag | |
| 5 | 37.29.91 | Steuerlager, unten 1 | op aanvraag | |
| 5 | 37.52.42 | Steuerschale, unten 4 | op aanvraag | |
| 5 | 16.00.11 | 00.11.26 Sechskantschraube Móx18 DIN 933 | 1 | op aanvraag |
| 6 | 27.00.87 | LenkschloB mit 2 Schlüsseln | 1 | op aanvraag |
| 7 | 27.00.02 | Kerbnagel 1 | KREIDLER Kerfnagel voor stuurslot Kreidler 27.00.02 – €2.00 (niet op voorraad) | |
| 8 | 27.00.03 | Druckfeder 1 | op aanvraag | |
| 9 | 37.09.05 | 05 Schloßhülse (am Rahmen ange= | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
