Elektr. Anlage / Signalhorn, Rücklicht Seitenstrahler hinten – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

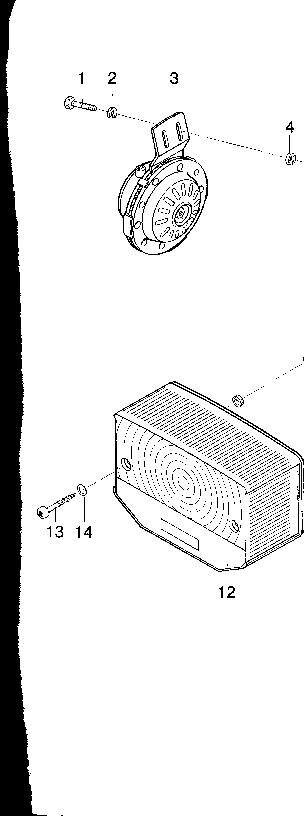

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Elektr. Anlage / Signalhorn, Rücklicht Seitenstrahler hinten
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 00.40.63 | Zahnecheibe A 6,4 DIN 6797 | 2 | op aanvraag |
| 0 | 00.33.50 | Scheibe A 6,4 DIN 9021 | 1 | op aanvraag |
| 0 | 00.43.57 | Federscheibe 1 | op aanvraag | |
| 0 | 87.01.89 | Kabelstrang zum Horn | 1 | op aanvraag |
| 0 | 10.87.87 | 87.87.01 Gehäuse | 1 | op aanvraag |
| 0 | 98.41.87 | 41 87.81.41 Lampenträger | 1 | op aanvraag |
| 0 | 10.13.87 | 13 87.81.43 Linsenschraube | 2 | op aanvraag |
| 0 | 14.87.81 | 87.81.44 Scheibe 2 | op aanvraag | |
| 0 | 87.87.93 | * Schluß-Brems-Kennzeichen-Rüsk | op aanvraag | |
| 0 | 16.87.87 | 87.87.01 Gehäuse 1 | op aanvraag | |
| 0 | 11.87.81 | 87.81.41 Lampenträger À } | op aanvraag | |
| 0 | 87.82.06 | * $ Seitenstrahler | 2 | op aanvraag |
| 0 | 14.87.81 | 87.81.44 Scheibe 2 | op aanvraag | |
| 0 | 87.71.83 | Massekabel 1 | op aanvraag | |
| 0 | 87.73.01 | Kabeltülle 1 | op aanvraag | |
| 1 | 00.11.13 | Sechakantschraube | 6 | op aanvraag |
| 2 | 00.30.02 | Scheibe 6,4 DIN 125 | 2 | op aanvraag |
| 3 | 87.81.49 | Signalhorn 1 | op aanvraag | |
| 3 | 87.81.65 | + Schluß-Brems-Kennzeichen-Rück | op aanvraag | |
| 5 | 00.20.10 | 20,10 Sechskantmutter M6 DIN 934 | 2 | KREIDLER Montageset kroonstuk boutset / tule compleet Kreidler MF / MP / Flory 00.10.78 / 00.43.58 / 255.22.15 / 00.20.10 / 57.64.01 / 265.03.03 boutenset – €19.00 |
| 6 | 00.20.10 | Sechskantmutter M 6 DIN 934 | 2 | KREIDLER Montageset kroonstuk boutset / tule compleet Kreidler MF / MP / Flory 00.10.78 / 00.43.58 / 255.22.15 / 00.20.10 / 57.64.01 / 265.03.03 boutenset – €19.00 |
| 7 | 00.43.57 | Federscheibe B 6 DIN 137 | 2 | op aanvraag |
| 7 | 08.15.15 | Glühlampe 6 V 5 w NIN 72601 | op aanvraag | |
| 8 | 00.33.50 | Scheibe A 6,4 DIN 9021 | 2 | op aanvraag |
| 12 | 87.81.42 | = Lichtaustritt | 1 | op aanvraag |
| 12 | 87.87.07 | * Lichtaustritt mit Seitenstrahler 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
