Elektr, Anlage / Kasten rechts + linke, Ladeein- heit, Blinkgeber – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

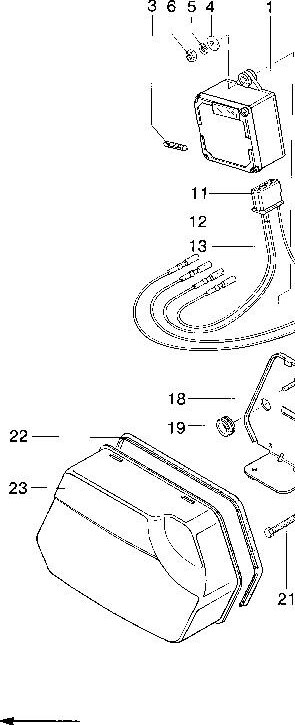

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Elektr, Anlage / Kasten rechts + linke, Ladeein- heit, Blinkgeber
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 21.00.11 | 00.11.46 Sechskantachraube Mör1?2 Sb | op aanvraag | |
| 0 | 23.97.13 | 97.13.02 Deckel rechte | 1 | op aanvraag |
| 0 | 15.14.97 | 14 - 97.03.25 Deckel links | 1 | op aanvraag |
| 0 | 71.81.32 | AS" (rechte + links | op aanvraag | |
| 0 | 10.37.29 | 37.29.19 Trägerplattenhalter (am Rahmen | op aanvraag | |
| 0 | 00.11.46 | Sechskantblechschrauba (rechte | KREIDLER Moer M10 SW14 2.5 hoog zeskantmoer 00.11.46 – €2.00 (niet op voorraad) | |
| 8 | 27.00.19a | 19a Abziehbild "Elektronik" (rechts | op aanvraag | |
| 20 | 97.03.37 | Schraube (rechta + links je?) | 2 | KREIDLER Bout/knop dekselbout zijdeksel / accubak 97.03.37 Kartelschroef accubak deksel M8x16 SCHROEF KARTEL – €2.00 |
| 22 | 97.03.22 | Keder (rechts + links je 1) | 2 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
