Elektr, Anlage / Cookpit, Nabenantrieh, Tachowelle – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

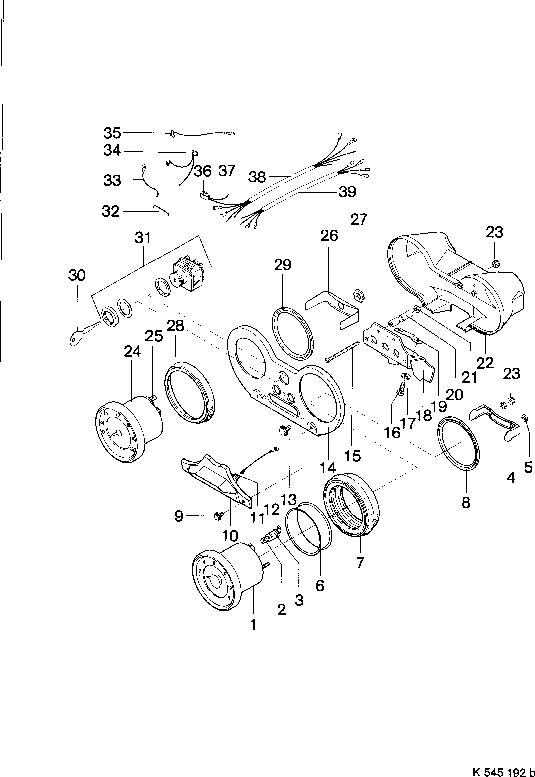

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Elektr, Anlage / Cookpit, Nabenantrieh, Tachowelle
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 27.08.87 | Cockpit, vollst. (grüne Ziffer | op aanvraag | |
| 0 | 10.27.78 | 27.78.29 Kontrölleuchtenträger 1 | op aanvraag | |
| 0 | 13.02.78 | 02,78.03 Taptite-Sechskantsohraube M5x8 3 | op aanvraag | |
| 0 | 14.27.78 | 27.78.54 Abdeskung 4 | op aanvraag | |
| 0 | 17.00.30 | 00.30.06 Scheibe 5,3 DIN 12 | op aanvraag | |
| 0 | 23.00.29 | 00.29.31 Sicherungsmutter M 4 DIN 980 | 3 | op aanvraag |
| 0 | 27.08.96 | 96 Tachoueter, vollast. (mit | op aanvraag | |
| 0 | 25.87.81 | 87.81.47 2-polig 1 | op aanvraag | |
| 1 | 27.08.85 | Drehaahlmssser, vollst. (mit | op aanvraag | |
| 1 | 27.78.49 | Trägerbleoh 1 | KREIDLER Grondplaat cockpit zwart 27.78.49 metaal – €24.00 | |
| 4 | 27.08.05 | Bügel | op aanvraag | |
| 6 | 27.78.19 | Dänpfungsring 1 | op aanvraag | |
| 9 | 02.78.02 | Spanlo-Sechskantschraube H4xö 2 | KREIDLER Spanlo zeskant bout 02.78.02 voor controlelamphouder – €1.00 (niet op voorraad) |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
