Elektr. Anlage / Blinkerschalter, Lenkerschalter Blinkerhalter mit – Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978

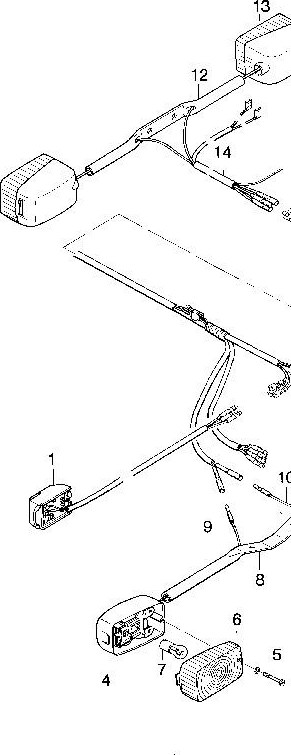

Originele explosietekening uit het onderdelenboek van de Kreidler Florett RS-G, RSH-G en RSH-GS vanaf 1978 (1978-1983). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Elektr. Anlage / Blinkerschalter, Lenkerschalter Blinkerhalter mit
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 00.17.07 | Zylinderschraube M4x10 DIN 84 2 | op aanvraag | |
| 0 | 97.13.46 | Blinkerhalter vorn, vormont | 1 | op aanvraag |
| 0 | 17.09.03 | 09.03.22 Lampenträger | 2 | op aanvraag |
| 0 | 09.03.23 | Kiemmschellen 2 | op aanvraag | |
| 0 | 09.03.25 | Sechskantblechsahrauben | op aanvraag | |
| 0 | 10.97.13 | 97.13.39 Kabel für Blinker vorn | op aanvraag | |
| 0 | 00.43.57 | Federscheibe B6 DIN 137 | 2 | op aanvraag |
| 0 | 08.17.72 | Glühlampe 6V 21W DIR 72601 | 2 | op aanvraag |
| 0 | 44.14.87 | 14 87.01.88 Kabelstrang ze Heck | 1 | op aanvraag |
| 0 | 15.87.81 | 87.81.51 Kabelstrang zur Trennstelle | op aanvraag | |
| 0 | 16.00.95 | 00,95,10 . Leitungsverbinder B3 | op aanvraag | |
| 0 | 17.87.81 | 87.81.58 Hauptkabelstrang 1 | op aanvraag | |
| 0 | 18.00.95 | 00, 95.16 Leitungsverbinder B6 DIN | op aanvraag | |
| 1 | 87.81.78 | Blinkersohalter mit Kabel | 1 | BROMFIETS KREIDLER UNIVERSEEL Schakelaar rechts BLOKHANDEL STUUR SACHS BROMFIETS PUCH MAXI 87.81.78e – €31.00 (niet op voorraad) |
| 2 | 87.81.73 | Lenkerscohalter mit Kabel U | op aanvraag | |
| 3 | 97.13.52 | vollat. 2 | op aanvraag | |
| 4 | 09.03.26 | Blinkergehäuse 2 | op aanvraag | |
| 4 | 09.03.24 | 03, 24 Zahnscheiben | 4 | op aanvraag |
| 4 | 08.17.72 | Glühlampe 6V 21W DIN 72601 | 2 | op aanvraag |
| 5 | 09.03.20 | Schraube mit U-Scheibe | 2 | op aanvraag |
| 6 | 09.03.19 | Lichtaustritt 2 | op aanvraag | |
| 8 | 97.13.07 | Blinkerhalter, vorn 1 | op aanvraag | |
| 9 | 97.13.38 | 38 Kabel für Blinker vorn | op aanvraag | |
| 13 | 97.13.52 | Blinkleuchte, vollst, (Einzel | op aanvraag | |
| 18 | 00.11.12 | Sechekantschraube M6x10 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Florett RS-G, RSH-G en RSH-GS vanaf 1978. Alle onderdelen: Kreidler onderdelen.
