Cilinder met zuiger en krukas – Kreidler MP3 (1969-1972)

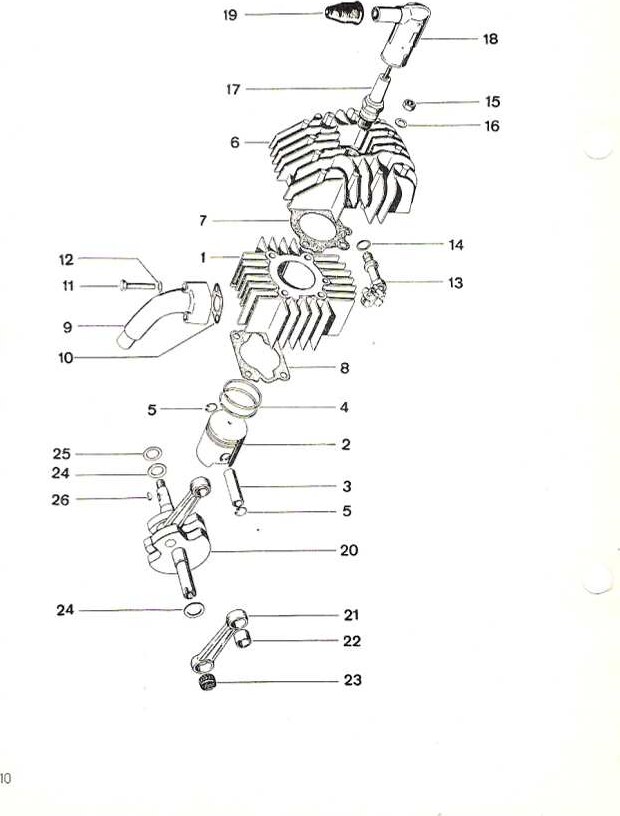

Originele explosietekening uit het onderdelenboek van de Kreidler MP3 (1969-1972) (1969-1972). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Cilinder met zuiger en krukas
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 215.03.17 | aanzuigbuis 1 vanaf | op aanvraag | |
| 0 | 00.11.43 | bout M6x32 2 | op aanvraag | |
| 0 | 00.30.02 | plaatje 4 | op aanvraag | |
| 1 | 215.03.14 | cilinder kpl. met | op aanvraag | |
| 1 | 00.11.41 | bout M6x 35 | 2 | op aanvraag |
| 2 | 215.03.83 | zuiger A t/m N | 1 | op aanvraag |
| 3 | 215.03.08 | zuigerpen 1 | op aanvraag | |
| 4 | 00.90.11 | zuigerveer 40 x 11% | 2 | op aanvraag |
| 5 | 00.45.02 | borgclip 2 | op aanvraag | |
| 6 | 215.03.03 | cilinderkop 1 | op aanvraag | |
| 7 | 215.03.15 | koppakking 1 | op aanvraag | |
| 8 | 215.03.12 | voetpakking 1 | op aanvraag | |
| 9 | 215.03.13 | aanzuigbuis | 1 | op aanvraag |
| 10 | 215.03.06 | inlaatpakking 1 | op aanvraag | |
| 12 | 00.43.63 | veerring 2 | op aanvraag | |
| 13 | 215.03.09 | decampresseur 1 | op aanvraag | |
| 14 | 00.70.14 | dichtring 1 | op aanvraag | |
| 15 | 215.03.16 | moer 4 | op aanvraag | |
| 15 | 00.43.63 | veerring 4 | op aanvraag | |
| 17 | 08.11.03 | bougie W175 TI | 1 | op aanvraag |
| 18 | 215.02.02 | bougiedop 1 | op aanvraag | |
| 19 | 15.12.03 | beschermkap 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: MP3 (1969-1972). Alle onderdelen: Kreidler onderdelen.
