Carterhelften / Koppelingsas ab – Kreidler MP3 (1969-1972)

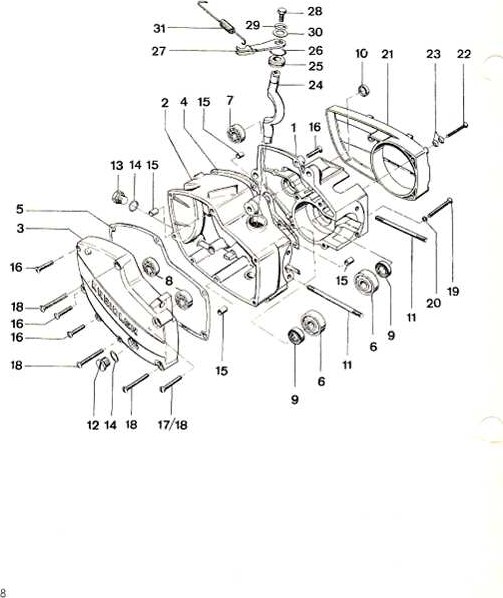

Originele explosietekening uit het onderdelenboek van de Kreidler MP3 (1969-1972) (1969-1972). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Carterhelften / Koppelingsas ab
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 14.00.70 | 00 70.01 pakkingring | 2 | op aanvraag |
| 0 | 00.17.46 | verzonken bout M6 x 50 | 5 | op aanvraag |
| 0 | 00.16.22 | verzonken bout Md x 40 | 3 | op aanvraag |
| 11 | 00.22.02 | cil. tapeind 4 | op aanvraag | |
| 12 | 11.00.19 | olievulschroef 1 | KREIDLER Olie aftap plug 11.00.19 VULPLUG past op Kreidler – €3.00 | |
| 13 | 001.98.60 | oliesftapschroef 1 | op aanvraag | |
| 16 | 00.16.10 | verzonken bout M6 x 30 | 8 | op aanvraag |
| 17 | 00.16.11 | verzonken bout M6x 40 | 1 | Carter deksel bout m6x40mm 25pcs kreidler 00.16.11 – €9.00 |
| 18 | 00.16.20 | verzonken bout M6x45 | 4 | op aanvraag |
| 19 | 00.17.45 | verzonkenbout M6 x45 | 4 | op aanvraag |
| 20 | 00.43.63 | veerring 4 | op aanvraag | |
| 21 | 215.09.01 | ontstekingsdeksel | 1 | op aanvraag |
| 22 | 00.16.21 | verzonken bout Má4 x 38 nn | op aanvraag | |
| 23 | 01.00.22 | plaatje 6 | op aanvraag | |
| 26 | 01.00.14 | O ring 1 | op aanvraag | |
| 27 | 215.01.83 | koppelingshefboom 1 | op aanvraag | |
| 28 | 00.11.23 | moer M6x12 1 | op aanvraag | |
| 29 | 00.43.63 | veerring 1 | op aanvraag | |
| 30 | 00.30.02 | plaatje 1 | op aanvraag | |
| 31 | 215.09.09 | trekveer 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: MP3 (1969-1972). Alle onderdelen: Kreidler onderdelen.
