Carburateur, aanzuigdemper – Kreidler MP3 (1969-1972)

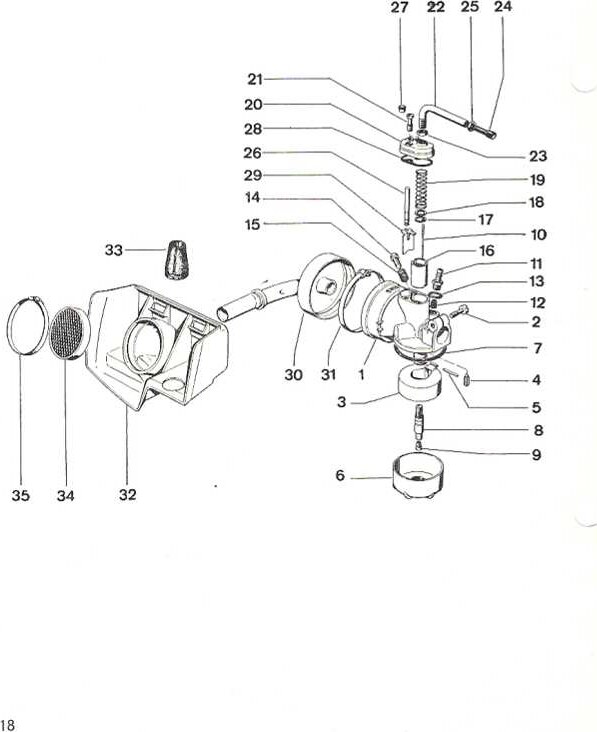

Originele explosietekening uit het onderdelenboek van de Kreidler MP3 (1969-1972) (1969-1972). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Carburateur, aanzuigdemper
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 215.09.80 | carburateur kpl. 1/10/105 | 1 | op aanvraag |
| 0 | 07.16.07 | naaidsproeier 2, 10 | 1 | op aanvraag |
| 0 | 07.15.41 | 15 41 sproeier 72 | 1 | op aanvraag |
| 0 | 07.16.15 | gasnaald | 1 | op aanvraag |
| 0 | 07.16.14 | gasschuif nr. 53 | 1 | op aanvraag |
| 0 | 07.16.23 | boutje 2 | op aanvraag | |
| 0 | 07.15.17 | drukstift 1 | op aanvraag | |
| 1 | 07.16.18 | carburateurhuls 1 | op aanvraag | |
| 2 | 07.15.08 | klembout 1 | op aanvraag | |
| 3 | 07.15.06 | vlotter 1 | op aanvraag | |
| 4 | 07.15.44 | vlotternaald 1 | op aanvraag | |
| 5 | 07.15.16 | stift 1 | op aanvraag | |
| 6 | 07.15.05 | vlotterkamerdeksel 1 | op aanvraag | |
| 7 | 07.15.32 | dichtring 1 | op aanvraag | |
| 9 | 07.15.41 | sproeier 74 1 | op aanvraag | |
| 10 | 07.15.12 | gasnaald | 1 | op aanvraag |
| 11 | 07.15.15 | nippel 1 | op aanvraag | |
| 12 | 07.15.21 | zeefje 1 | op aanvraag | |
| 13 | 07.15.25 | dichtring 1 | op aanvraag | |
| 14 | 07.15.14 | stelbout 1 | op aanvraag | |
| 15 | 07.15.22 | veer 1 | op aanvraag | |
| 16 | 07.15.99 | gasschuif nr. 10 | 1 | op aanvraag |
| 17 | 07.15.18 | slotplaatje 1 | op aanvraag | |
| 18 | 07.15.55 | plaatje 1 | op aanvraag | |
| 19 | 07.15.23 | gasschuifveer 1 | op aanvraag | |
| 21 | 07.15.07 | boutje 2 | op aanvraag | |
| 22 | 07.16.08 | gaesstelbocht 1 | op aanvraag | |
| 23 | 07.15.09 | moer 1 | op aanvraag | |
| 24 | 07.16.17 | stelbout 1 | op aanvraag | |
| 25 | 07.15.75 | moer 1 | op aanvraag | |
| 25 | 07.16.12 | drukstùft | op aanvraag | |
| 27 | 07.16.13 | drukknop 1 | op aanvraag | |
| 28 | 07.15.27 | pakking 1 | op aanvraag | |
| 29 | 07.15.20 | stertschuif 1 | op aanvraag | |
| 30 | 215.09.13 | aanzuigelleboog 1 | op aanvraag | |
| 31 | 15.10.93 | klemband 1 | op aanvraag | |
| 32 | 215.09.14 | filterhuis 1 | op aanvraag | |
| 33 | 37.22.37 | aanzuigtule 2 | op aanvraag | |
| 34 | 07.15.02 | filterelement 1 | op aanvraag | |
| 35 | 15.10.93 | klemband 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: MP3 (1969-1972). Alle onderdelen: Kreidler onderdelen.
