Beenschild alo – Kreidler MP3 (1969-1972)

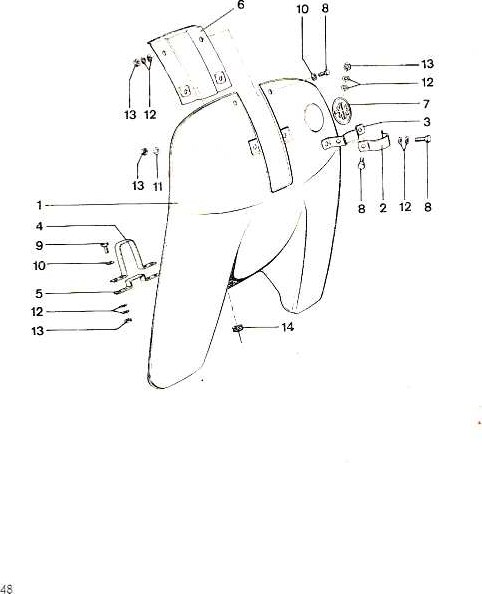

Originele explosietekening uit het onderdelenboek van de Kreidler MP3 (1969-1972) (1969-1972). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Beenschild alo
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 295.02.00 | kpl. 1 | op aanvraag | |
| 0 | 00.30.02 | plaatje 6 | op aanvraag | |
| 0 | 215.25.00 | krukas 1 vanaf | op aanvraag | |
| 0 | 215.05.09 | vulring | op aanvraag | |
| 0 | 215.95.10 | vulring maximum 0,1 | op aanvraag | |
| 1 | 295.02.01 | beenschild kaal 1 | op aanvraag | |
| 1 | 00.33.50 | plaatje 2 | op aanvraag | |
| 2 | 295.02.02 | klembeugel boven 1 | op aanvraag | |
| 3 | 295.02.03 | klembeugel boven 1 | op aanvraag | |
| 4 | 295.02.04 | klembeugel onder 1 | op aanvraag | |
| 5 | 295.02.05 | klembeugel onder 1 | op aanvraag | |
| 6 | 295.02.11 | plaat 1 | op aanvraag | |
| 7 | 235.08.10 | embleem 1 | op aanvraag | |
| 9 | 90.11.42 | bout M6x16 4 | op aanvraag | |
| 12 | 00.43.63 | veerring 20 | op aanvraag | |
| 13 | 00.20.19 | moer M6 10 | op aanvraag | |
| 14 | 57.02.47 | tülle 1 | op aanvraag | |
| 20 | 215.05.00 | krukas | 1 | op aanvraag |
| 21 | 21.50.58 | drijfstangset kpl | 1 | op aanvraag |
| 22 | 215.05.02 | zuigerpenbus 1 | op aanvraag | |
| 24 | 215.05.07 | vulring { | op aanvraag | |
| 25 | 215.05.08 | vulring vulringen voor F | op aanvraag | |
| 26 | 00.80.03 | spie 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: MP3 (1969-1972). Alle onderdelen: Kreidler onderdelen.
