Bagagedrager, achterspatbord, gereedschapkastje – Kreidler MP3 (1969-1972)

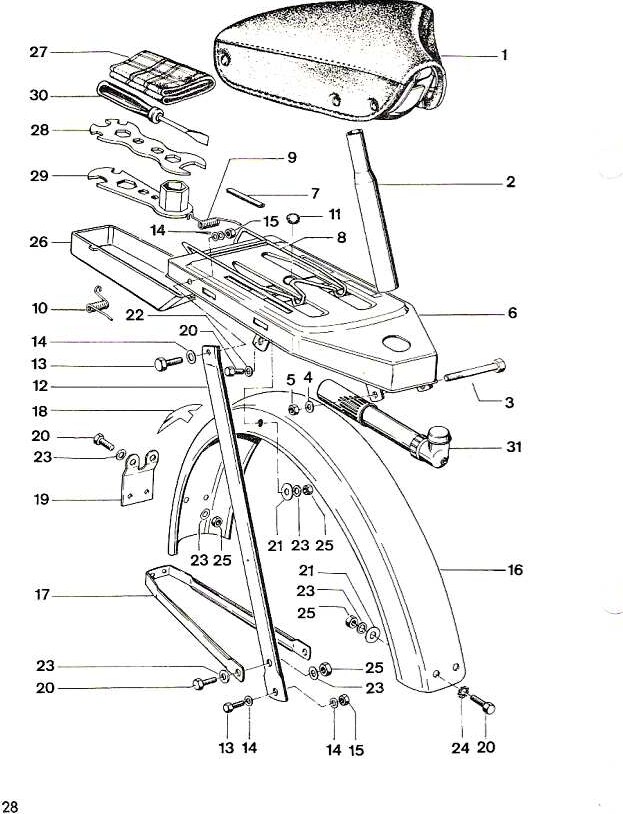

Originele explosietekening uit het onderdelenboek van de Kreidler MP3 (1969-1972) (1969-1972). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Bagagedrager, achterspatbord, gereedschapkastje
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 00.03.13 | set gereedschap 1 | op aanvraag | |
| 1 | 235.04.99 | zadel 1 | op aanvraag | |
| 2 | 235.04.01 | zadelpen 1 | op aanvraag | |
| 3 | 00.10.77 | bout M8x60 1 | op aanvraag | |
| 4 | 00.43.67 | veerring t | op aanvraag | |
| 5 | 00.20.22 | moer M& 1 | op aanvraag | |
| 6 | 235.04.98 | bagagedrager 1 | op aanvraag | |
| 7 | 235.04.11 | strip 4 | op aanvraag | |
| 9 | 235.04.09 | veer links 1 | op aanvraag | |
| 10 | 235.04.10 | veer rechts 1 | op aanvraag | |
| 11 | 15.04.17 | tülle 1 | op aanvraag | |
| 12 | 235.04.13 | bagagedragerbeugel 2 | op aanvraag | |
| 13 | 00.11.23 | bout M6x 12 | 4 | op aanvraag |
| 14 | 00.43.63 | veerring | op aanvraag | |
| 15 | 00.20.19 | moer M6 4 | op aanvraag | |
| 17 | 235.05.03 | achterspatbordbeugel 1 | op aanvraag | |
| 18 | 235.01.22 | 01 22 transfer | 1 | op aanvraag |
| 19 | 235.05.02 | beugel 1 | op aanvraag | |
| 20 | 00.11.23 | bout M6x 12 | 8 | op aanvraag |
| 21 | 00.33.50 | plaat 4 | op aanvraag | |
| 22 | 00.30.02 | plaat 2 | op aanvraag | |
| 23 | 00.43.63 | veerring 12 | op aanvraag | |
| 25 | 00.20.19 | moer M6 8 | op aanvraag | |
| 30 | 91.01.05 | schroevendraaier 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: MP3 (1969-1972). Alle onderdelen: Kreidler onderdelen.
