Sattel, gepäckträger, werkzeugbehälter, luftpumpe – Kreidler Mofa/Moped 2 versnellingen automaat

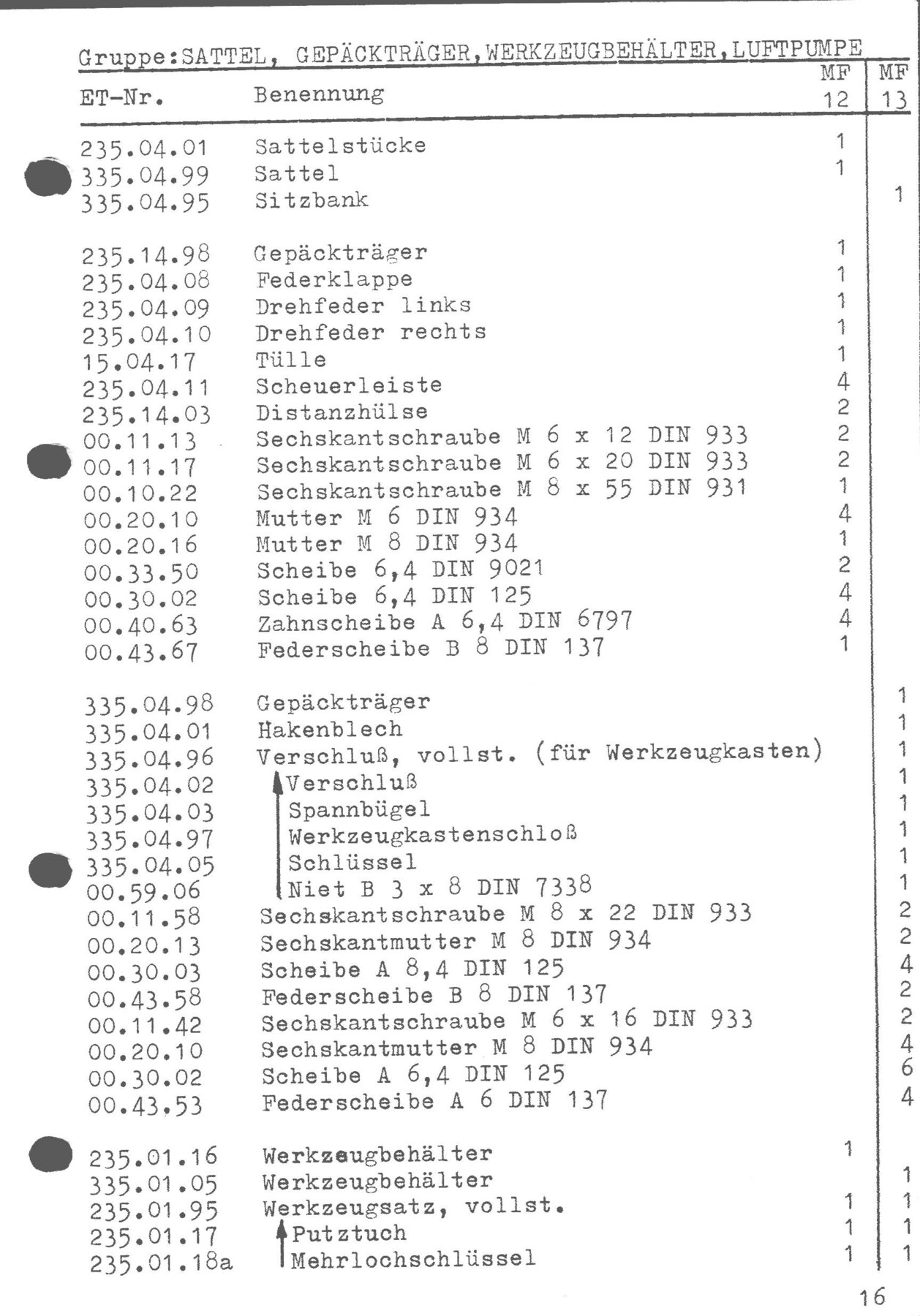

Originele explosietekening uit het onderdelenboek van de Kreidler Mofa/Moped 2 versnellingen automaat (1975-1982). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Sattel, gepäckträger, werkzeugbehälter, luftpumpe
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 335.04.95 | Sitzbank 1 | op aanvraag | |
| 0 | 235.04.08 | Federklappe 1 | op aanvraag | |
| 0 | 235.04.09 | 09 Drehfeder links | 4 | op aanvraag |
| 0 | 15.04.17 | Tülle 1 | op aanvraag | |
| 0 | 235.04.11 | Scheuerleiste A | op aanvraag | |
| 0 | 235.14.03 | Distanzhülse 2 | op aanvraag | |
| 0 | 00.11.13 | Sechskantschraube M 6 x 12 DIN 933 | 2 | op aanvraag |
| 0 | 00.10.22 | Sechskantschraube M 5 x 55 DIN 931 | 1 | op aanvraag |
| 0 | 00.20.10 | Mutter M 6 DIN 934 A | KREIDLER Montageset kroonstuk boutset / tule compleet Kreidler MF / MP / Flory 00.10.78 / 00.43.58 / 255.22.15 / 00.20.10 / 57.64.01 / 265.03.03 boutenset – €19.00 | |
| 0 | 00.20.16 | Mutter M 5 DIN 934 | 1 | op aanvraag |
| 0 | 00.33.50 | Scheibe 6,4 DIN 9021 | 2 | op aanvraag |
| 0 | 00.30.02 | Scheibe 6,4 DIN 125 A | op aanvraag | |
| 0 | 00.40.63 | Zahnscheibe A 6,4 DIN 6797 A | op aanvraag | |
| 0 | 00.43.67 | Federscheibe B 8 DIN 137 | 1 | op aanvraag |
| 0 | 335.04.95 | Gepäckträger 1 | op aanvraag | |
| 0 | 335.04.01 | Hakenblech 1 | KREIDLER FLORY Bevestiging zadel Flory MF 335.04.01 335.04.02 335.04.03 00.50.20 – €20.00 | |
| 0 | 335.04.96 | Verschluß, vollst. (für Werkzeugkasten) | 4 | op aanvraag |
| 0 | 335.04.03 | Spannbügel 4 | KREIDLER FLORY Bevestiging zadel Flory MF 335.04.01 335.04.02 335.04.03 00.50.20 – €20.00 | |
| 0 | 335.04.05 | Schlüssel 1 | op aanvraag | |
| 0 | 00.59.06 | Niet B 3 x 8 DIN 7338 | 1 | KREIDLER Klinknagel voor slot gereedschapskastdeksel b3x8 Din 7338 - 00.59.06 – €1.00 |
| 0 | 00.11.58 | Sechskantschraube M 8 x 22 DIN 933 | 2 | op aanvraag |
| 0 | 00.20.13 | Sechskantmutter M 8 DIN 934 | 2 | op aanvraag |
| 0 | 00.30.03 | Scheibe A 8,4 DIN 125 Â | op aanvraag | |
| 0 | 00.43.58 | Federscheibe B 8 DIN 137 | 2 | KREIDLER Montageset kroonstuk boutset / tule compleet Kreidler MF / MP / Flory 00.10.78 / 00.43.58 / 255.22.15 / 00.20.10 / 57.64.01 / 265.03.03 boutenset – €19.00 |
| 0 | 00.11.42 | Sechskantschraube M 6 x 16 DIN 933 | 2 | op aanvraag |
| 0 | 00.20.10 | Sechskantmutter M 5 DIN 934 A | KREIDLER Montageset kroonstuk boutset / tule compleet Kreidler MF / MP / Flory 00.10.78 / 00.43.58 / 255.22.15 / 00.20.10 / 57.64.01 / 265.03.03 boutenset – €19.00 | |
| 0 | 00.30.02 | Scheibe A 6,4 DIN 125 | 6 | op aanvraag |
| 0 | 00.43.53 | Federscheibe A 6 DIN 137 A | op aanvraag | |
| 0 | 235.01.16 | Werkzeugbehälter 4 | op aanvraag | |
| 0 | 235.01.95 | Werkzeugsatz, vollst | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Mofa/Moped 2 versnellingen automaat. Alle onderdelen: Kreidler onderdelen.
