Motor / Primärantrieb, kupplung – Kreidler Mofa/Moped 2 versnellingen automaat

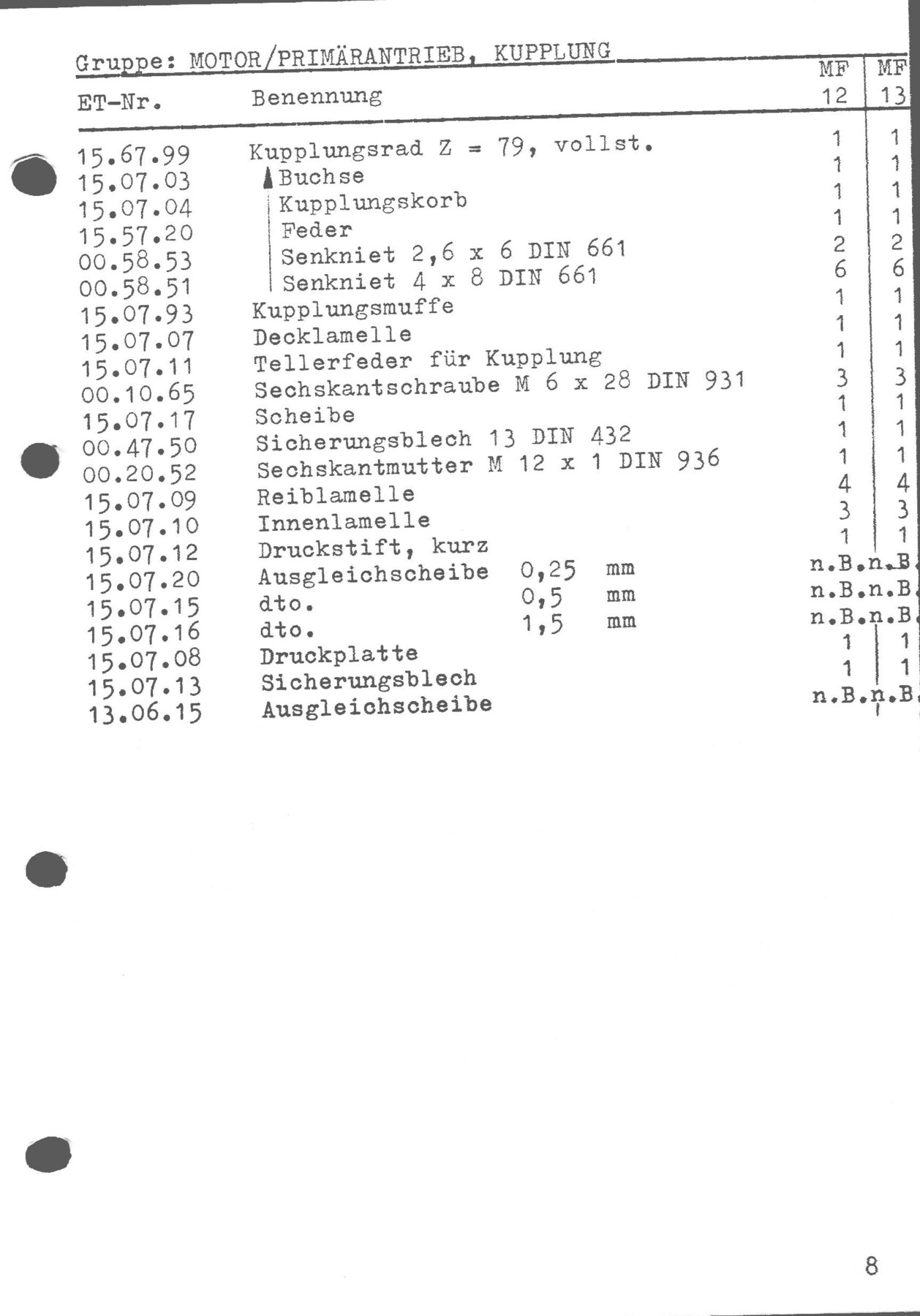

Originele explosietekening uit het onderdelenboek van de Kreidler Mofa/Moped 2 versnellingen automaat (1975-1982). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Motor / Primärantrieb, kupplung
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 15.07.99 | Kupplungsrad Z = 79, vollst | 1 | op aanvraag |
| 0 | 15.07.04 | Kupplungskorb | 1 | op aanvraag |
| 0 | 15.57.20 | Feder | 4 | op aanvraag |
| 0 | 00.58.53 | Sonkniet 2,6 x 6 DIN 661 | 2 | op aanvraag |
| 0 | 00.58.51 | Senkniet 4 x 8 DIN 661 | 6 | op aanvraag |
| 0 | 15.07.93 | Kupplungsmuffe A 4 | op aanvraag | |
| 0 | 15.07.07 | Decklamelle 1 1 | op aanvraag | |
| 0 | 15.07.11 | Tellerfeder für Kupplung L 1 | op aanvraag | |
| 0 | 00.10.65 | Sechskantschraube M 6 x 28 DIN 931 | 3 | op aanvraag |
| 0 | 15.07.17 | Scheibe 1, 1 | op aanvraag | |
| 0 | 00.47.50 | Sicherungsblech 13 DIN A32 | 1 | op aanvraag |
| 0 | 00.20.52 | Sechskantmutter M 12 x 1 DIN 936 | 1 | Moer voorkettingwiel m12x1 kreidler 3v-4v 00.20.52 – €1.00 |
| 0 | 15.07.09 | Reiblamelle vak 4 | op aanvraag | |
| 0 | 15.07.10 | Innenlamelle 3 3 | op aanvraag | |
| 0 | 15.07.20 | Ausgleichscheibe 0,2) mm | op aanvraag | |
| 0 | 15.07.15 | dto. 0,5 mm n.B.n.B | op aanvraag | |
| 0 | 15.07.16 | dto. 1,5 mm n.B.n.B | op aanvraag | |
| 0 | 15.07.08 | Druckplatte 1 1 | KREIDLER Drukplaat koppeling RVS 15.07.08 – €5.00 | |
| 0 | 15.07.13 | Sicherungsblech 3 | op aanvraag | |
| 0 | 13.06.15 | Ausgleichscheibe n.Ben.B | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Mofa/Moped 2 versnellingen automaat. Alle onderdelen: Kreidler onderdelen.
