Kraftstoffanlage – Kreidler Mofa/Moped 2 versnellingen automaat

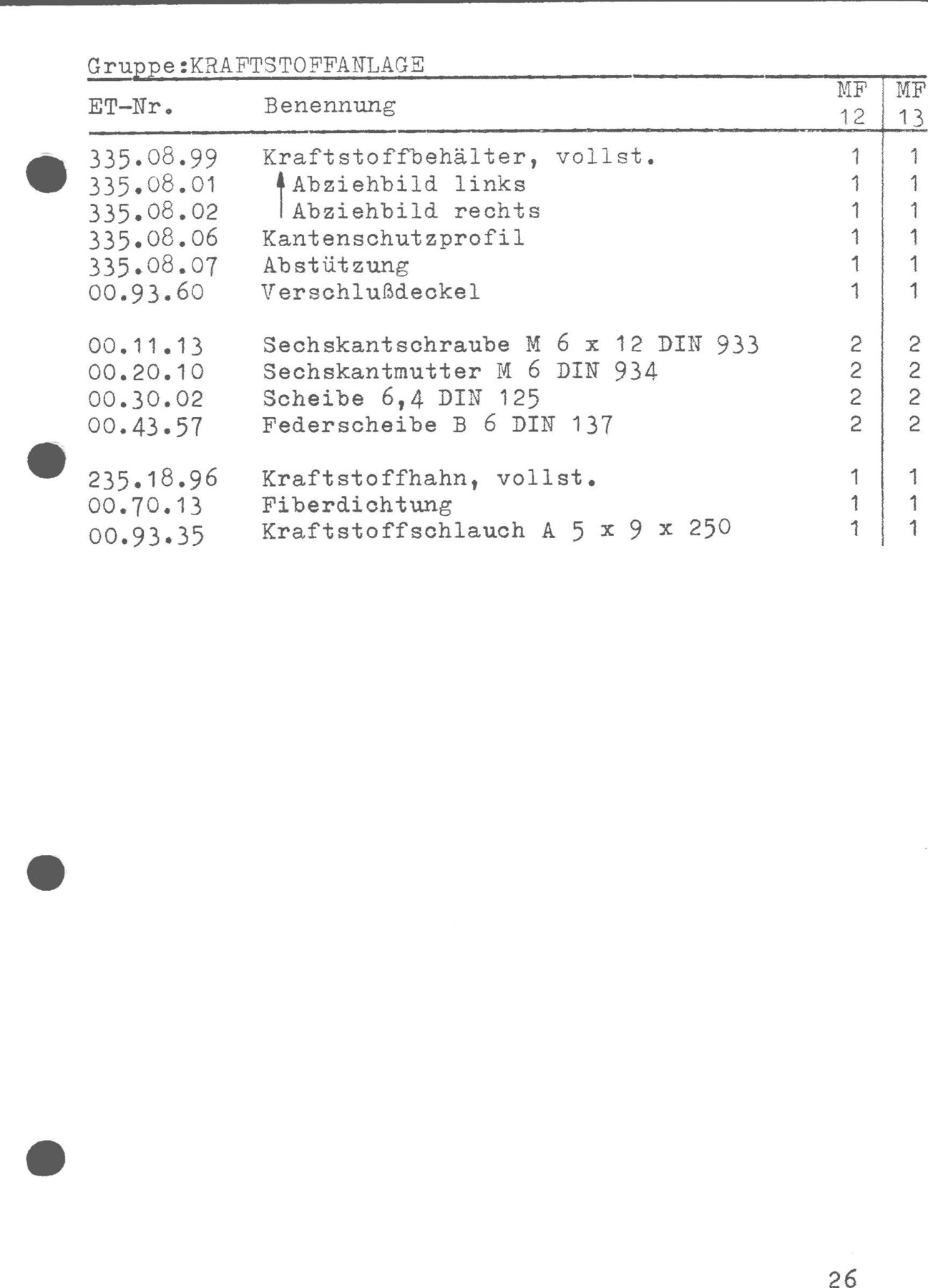

Originele explosietekening uit het onderdelenboek van de Kreidler Mofa/Moped 2 versnellingen automaat (1975-1982). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Kraftstoffanlage
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 335.08.99 | Kraftstoffbehälter, vollst, 1149 | op aanvraag | |
| 0 | 335.08.01 | links 114 | op aanvraag | |
| 0 | 335.08.06 | Kantenschutzprofil 1 1 | op aanvraag | |
| 0 | 335.08.07 | Abstützung 111 | op aanvraag | |
| 0 | 00.93.60 | Verschlußdeckel 11714 | op aanvraag | |
| 0 | 00.11.13 | Sechskantschraube M 6 x 12 DIN 933 | 2 | op aanvraag |
| 0 | 00.20.10 | Sechskantmutter M 6 DIN 934 | 2 | KREIDLER Montageset kroonstuk boutset / tule compleet Kreidler MF / MP / Flory 00.10.78 / 00.43.58 / 255.22.15 / 00.20.10 / 57.64.01 / 265.03.03 boutenset – €19.00 |
| 0 | 00.30.02 | Scheibe 6,4 DIN 125 | 2 | op aanvraag |
| 0 | 00.43.57 | Federscheibe B 6 DIN 137 | 2 | op aanvraag |
| 0 | 235.18.96 | Kraftstoffhahn, vollst. 1,41 | op aanvraag | |
| 0 | 00.70.13 | Fiberdichtung | 1 | op aanvraag |
| 0 | 00.93.35 | Kraftstoffschlauch A 5 x 9 x 250 | 11 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Mofa/Moped 2 versnellingen automaat. Alle onderdelen: Kreidler onderdelen.
