Elektrische anlage / Kabelstrang – Kreidler Mofa/Moped 2 versnellingen automaat

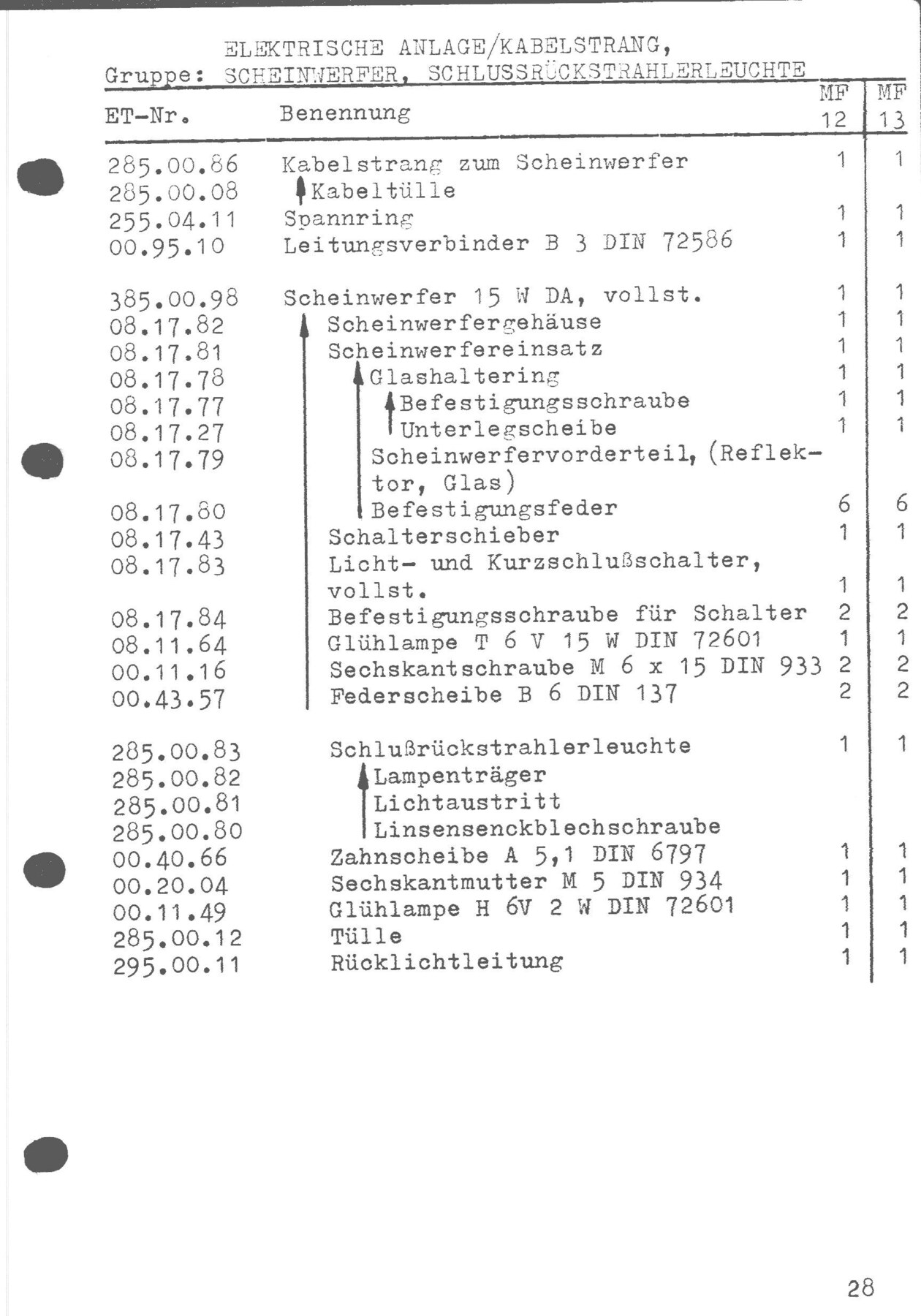

Originele explosietekening uit het onderdelenboek van de Kreidler Mofa/Moped 2 versnellingen automaat (1975-1982). Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Elektrische anlage / Kabelstrang
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 285.00.86 | Kabelstrang zum Scheinwerfer | 1 | op aanvraag |
| 0 | 00.95.10 | Leitunesverbinder B 3 DIN 72586 } | 1 | op aanvraag |
| 0 | 385.00.98 | Scheinwerfer 15 W DA, vollst | 4 | op aanvraag |
| 0 | 08.17.82 | Scheinwerfermehäuse | 1 | op aanvraag |
| 0 | 08.17.81 | Scheinwerfereinsatz 1 1 | op aanvraag | |
| 0 | 08.17.78 | Glashaltering 4 1 | op aanvraag | |
| 0 | 08.17.27 | Unterlezscheibe 1 | op aanvraag | |
| 0 | 08.17.79 | Scheinwerfervorderteil, (Reflek | op aanvraag | |
| 0 | 08.17.80 | Befestigungsfeder | 6 | op aanvraag |
| 0 | 08.17.43 | Schalterschieber î 1 | op aanvraag | |
| 0 | 08.17.84 | Befestigungsschraube für Schalter 2 2 | op aanvraag | |
| 0 | 08.11.64 | Glühlampe T 6 V 15 W DIN 12601 | 1 | op aanvraag |
| 0 | 00.11.16 | Sechskantschraube M 6 x 15 DIN 933 2 | 2 | op aanvraag |
| 0 | 285.00.83 | Schlußrückstrahlerleuchte 1 1 | op aanvraag | |
| 0 | 285.00.82 | Lampenträger | op aanvraag | |
| 0 | 285.00.81 | Lichtaustritt | op aanvraag | |
| 0 | 285.00.80 | Linsensenckblechschraube | op aanvraag | |
| 0 | 00.40.66 | Zahnscheibe A 5,1 DIN 8797 | 1 | op aanvraag |
| 0 | 00.20.04 | Sechskantmutter M 5 DIN 934 | 1 | op aanvraag |
| 0 | 00.11.49 | Glühlampe H 6V 2 W DIN 72601 À | 4 | op aanvraag |
| 0 | 285.00.12 | Tülle 1 | op aanvraag | |
| 0 | 295.00.11 | Rücklichtleitung 1 7 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: Mofa/Moped 2 versnellingen automaat. Alle onderdelen: Kreidler onderdelen.
