> – Kreidler LK 800

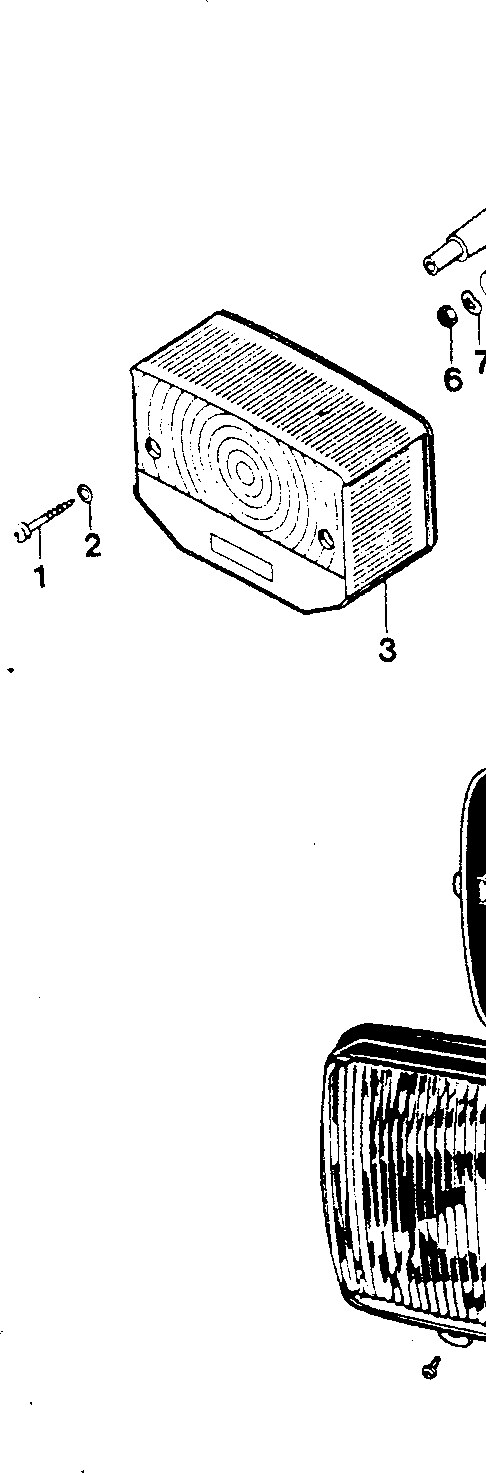

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst >
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 16.17.00 | 17 00.40.63 Zahnscheibe B 6 DIN 137 | 1 | op aanvraag |
| 0 | 20.08.15 | 08,15.65 Lampenfassung 1 | op aanvraag | |
| 0 | 41.08.15 | 08.15.66 Haltefeder f. Lampen | op aanvraag | |
| 0 | 23.87.84 | 87.84.06 Tülle 1 | op aanvraag | |
| 0 | 25.00.43 | 00.43.58 Federscheibe B 8 DIN 137 | 4 | op aanvraag |
| 0 | 26.00.11 | 00,11.51 Sechskantschraube M 8 x 18 | op aanvraag | |
| 8 | 13.00.11 | 00.11.16 Sechskantschraude M 6 x 16 | op aanvraag | |
| 8 | 18.16.00 | 16 00.43.57 Federscheibe B 6 DIN 137 | 1 | op aanvraag |
| 17 | 00.33.50 | Scheibe A 6,4 DIN 9021 | 1 | op aanvraag |
| 21 | 08.17.53 | Glühlampe 6 V 35/35 W | 1 | op aanvraag |
| 22 | 585.04.01 | Gehäuse 1 | op aanvraag | |
| 26 | 24.00.40 | 00.40.56 Zahnscheibe 2 | op aanvraag | |
| 45 | 18.00.20 | 00.20.10 Seohskantmutter M 6 DIN 934 | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
