\ – Kreidler LK 800

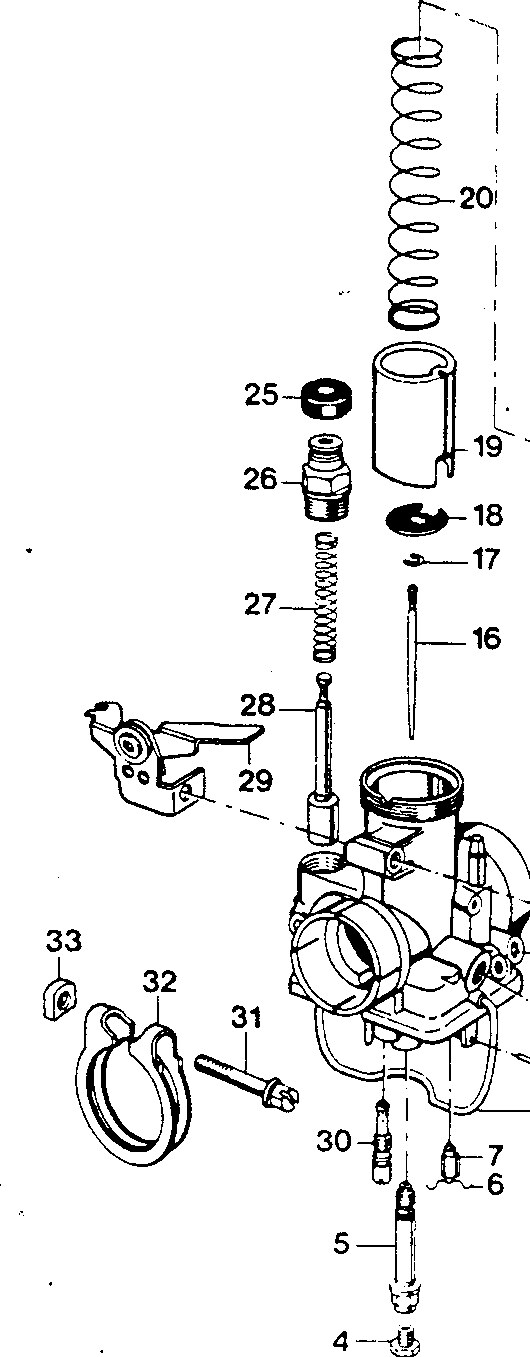

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst \
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 07.37.15 | Schwirrernadel 1 | op aanvraag | |
| 0 | 11.07.15 | 07.15.22 Feder:60-.4W 1 | op aanvraag | |
| 0 | 13.07.17 | 07.17.03 Luftregalierschraube 1 | op aanvraag | |
| 0 | 14.07.17 | 07.17.26 Federring 1 | op aanvraag | |
| 0 | 15.18.07 | 18 07.17.07 Scheibe | op aanvraag | |
| 0 | 13.20.07 | 20 07.17.08 Feder | op aanvraag | |
| 1 | 07.17.11 | Schwimmer 1 | op aanvraag | |
| 2 | 07.17.32 | Schwimmergehäuse 1 | op aanvraag | |
| 3 | 07.17.13 | Dichtung 4 | op aanvraag | |
| 3 | 23.07.15 | 07.15.45 Stellschraube:$0-04S 1 | op aanvraag | |
| 5 | 07.17.00 | Nadeldüse | op aanvraag | |
| 6 | 07.17.10 | Federbügel 1 | op aanvraag | |
| 9 | 07.17.17 | Stift 4 | op aanvraag | |
| 12 | 07.16.76 | Rundschnurring:6$- 20% 1 | op aanvraag | |
| 23 | 215.03.57 | Vergaser, vollst. 1 | op aanvraag | |
| 34 | 10.07.17 | 07.17.05 Stellschraube 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
