Home › Tekeningen › LK 800 › S Moto’ sehäuse links, Zünderdeckel, Lager, = Kupplungswelle
S Moto’ sehäuse links, Zünderdeckel, Lager, = Kupplungswelle – Kreidler LK 800

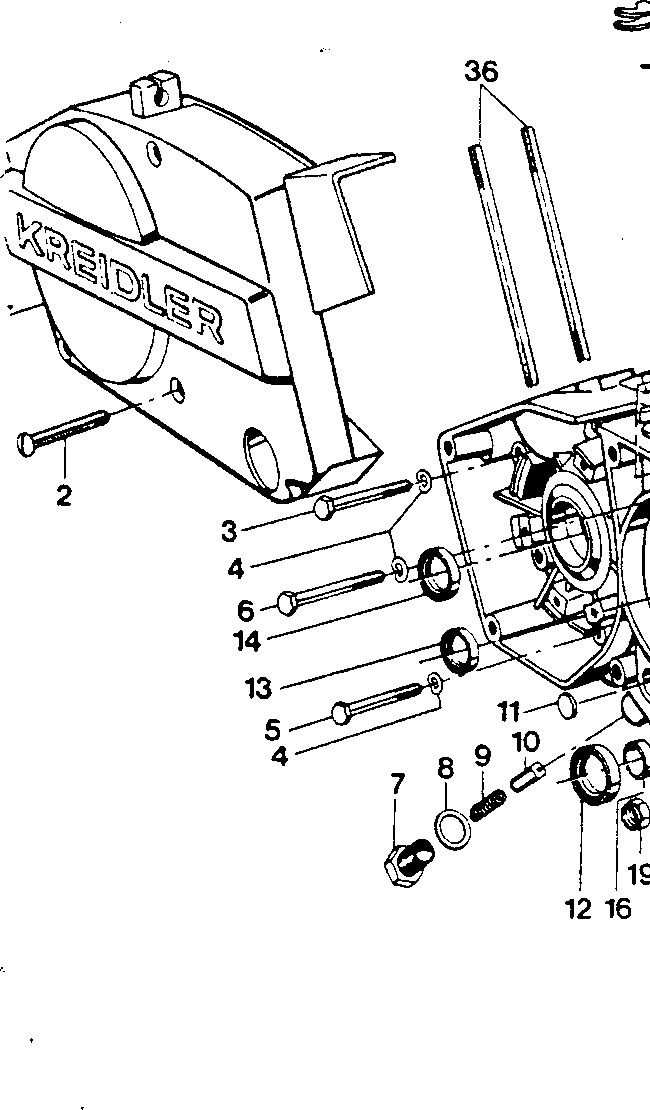

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst S Moto’ sehäuse links, Zünderdeckel, Lager, = Kupplungswelle
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 33.22.15 | 22 15,06. 26 Exzenterschraube | 1 | op aanvraag |
| 0 | 30.24.00 | 24 00,61, 30 Kugellager 6302/C 3 DIN 625 | op aanvraag | |
| 0 | 27.25.00 | 25 00.41.00 6201/C 3 DIN 625 | op aanvraag | |
| 0 | 28.00.55 | 00,55. 14 Halbrundkerbnagel 5 x 22 | op aanvraag | |
| 0 | 29.00.31 | 00.31.06 Scheibe 5,3 DIN 433 | 1 | op aanvraag |
| 0 | 33.15.01 | 15.01.14 Scheibe | 1 | op aanvraag |
| 0 | 36.00.19 | 00.19.21 Stiftschraube M 8 x 110 | op aanvraag | |
| 2 | 22.35.00 | 35 00.11.45 Sechskantschraube M6 x 14 | op aanvraag | |
| 3 | 315.07.03 | Rückholfeder 1 | op aanvraag | |
| 7 | 34.00.43 | 00.43.26 Federring B 6 DIN 127 | 1 | op aanvraag |
| 23 | 315.01.90 | Silentblock 3 | op aanvraag | |
| 26 | 00.63.03 | Kugellager E 20 DIN 615 | op aanvraag | |
| 31 | 315.01.21 | Lamellenstopfen . 2 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
