Noto. Auspuffanlage Bilder LK – Kreidler LK 800

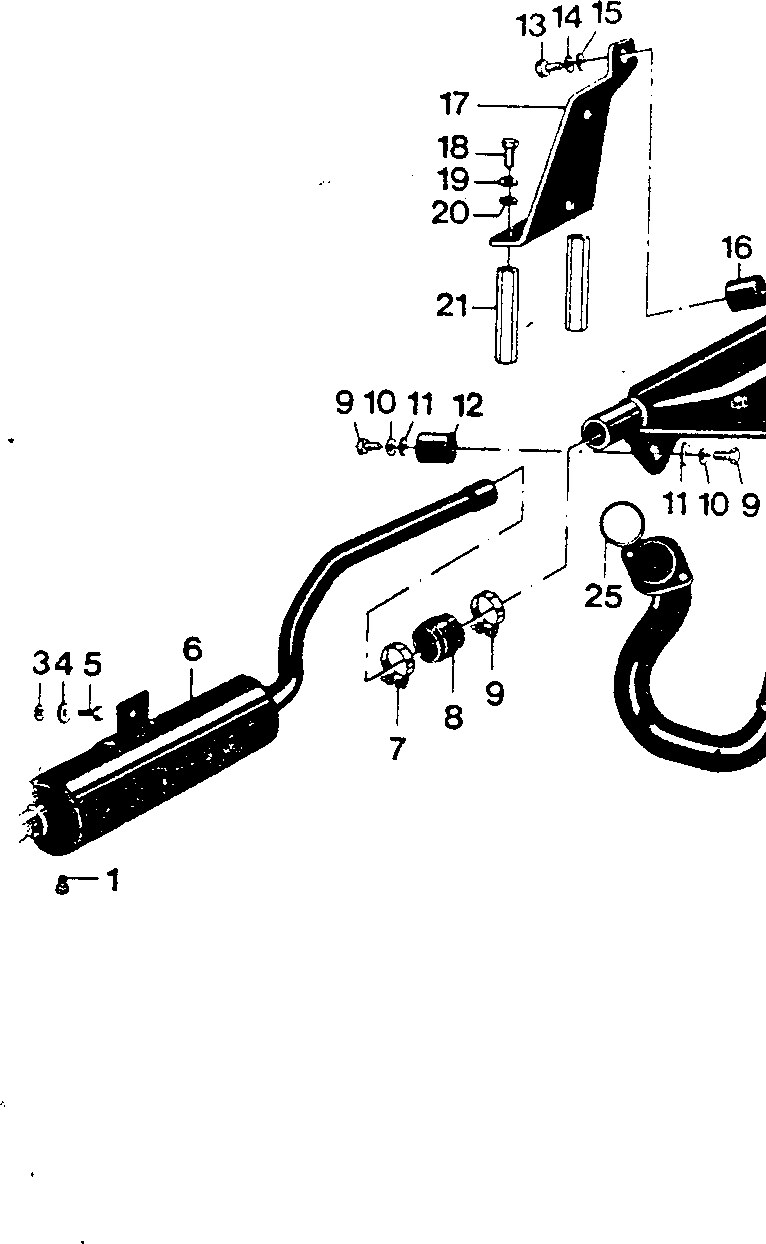

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Noto. Auspuffanlage Bilder LK
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 215.02.83 | 83 Auspuffanlage, vollst | 1 | op aanvraag |
| 0 | 15.14.13 | 14 13 DIN 34 | op aanvraag | |
| 0 | 13.09.11 | 09.11.12 | Sechskantschraube 12 | op aanvraag | |
| 0 | 14.00.42 | 00.42.57 Federscheibe B 6 DIN 137 | 2 | op aanvraag |
| 0 | 15.00.33 | 00.33.50 Scheibe A 6,4 LIN 125 | 2 | op aanvraag |
| 0 | 13.09.11 | 09.11.12 Sechskantschraube M6 x 12 | op aanvraag | |
| 0 | 19.09.43 | 09.43.57 Federscheibe B & DIN 137 | 2 | op aanvraag |
| 0 | 20.09.32 | 09.32.50 Scheibe A 6,4 vIN 125 | 2 | op aanvraag |
| 0 | 22.00.42 | 00.42.62 Federscheibe B 5 DIN 137 | 2 | op aanvraag |
| 0 | 21.29.17 | 29.17.59 Flachkopfschraube 5 x 6 u | op aanvraag | |
| 1 | 00.17.49 | Zylinderschraube M& x 3 | op aanvraag | |
| 1 | 00.33.50 | ‚Scheibe A 6,4 DIN 125. « | 2 | op aanvraag |
| 2 | 00.20.10 | Sechskantmu:ter M 6 DIN 924 | 1 | KREIDLER Montageset kroonstuk boutset / tule compleet Kreidler MF / MP / Flory 00.10.78 / 00.43.58 / 255.22.15 / 00.20.10 / 57.64.01 / 265.03.03 boutenset – €19.00 |
| 3 | 00.43.57 | Federscheibe B 6 DIN 137 | 1 | op aanvraag |
| 3 | 315.02.33 | 33 Anschlußmuffe 1 | op aanvraag | |
| 3 | 00.11.12 | Sechskantschraube M 6 x 12 | op aanvraag | |
| 4 | 09.33.50 | 33. 50 Scheibe A 6,4 DIN 125 ) | op aanvraag | |
| 5 | 09.11.16 | Sechskantschraube M 6 x 16 | op aanvraag | |
| 7 | 215.03.34 | 34 Schlauchschelle 3 | op aanvraag | |
| 12 | 115.92.36 | 36 von | Silentblock EE ” a | op aanvraag | |
| 21 | 315.03.35 | 35 Schutzgitter | op aanvraag | |
| 24 | 315.03.31 | 31 Expansionsteil | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
