Movor / Ansaugkammer Er. ET-Kr – Kreidler LK 800

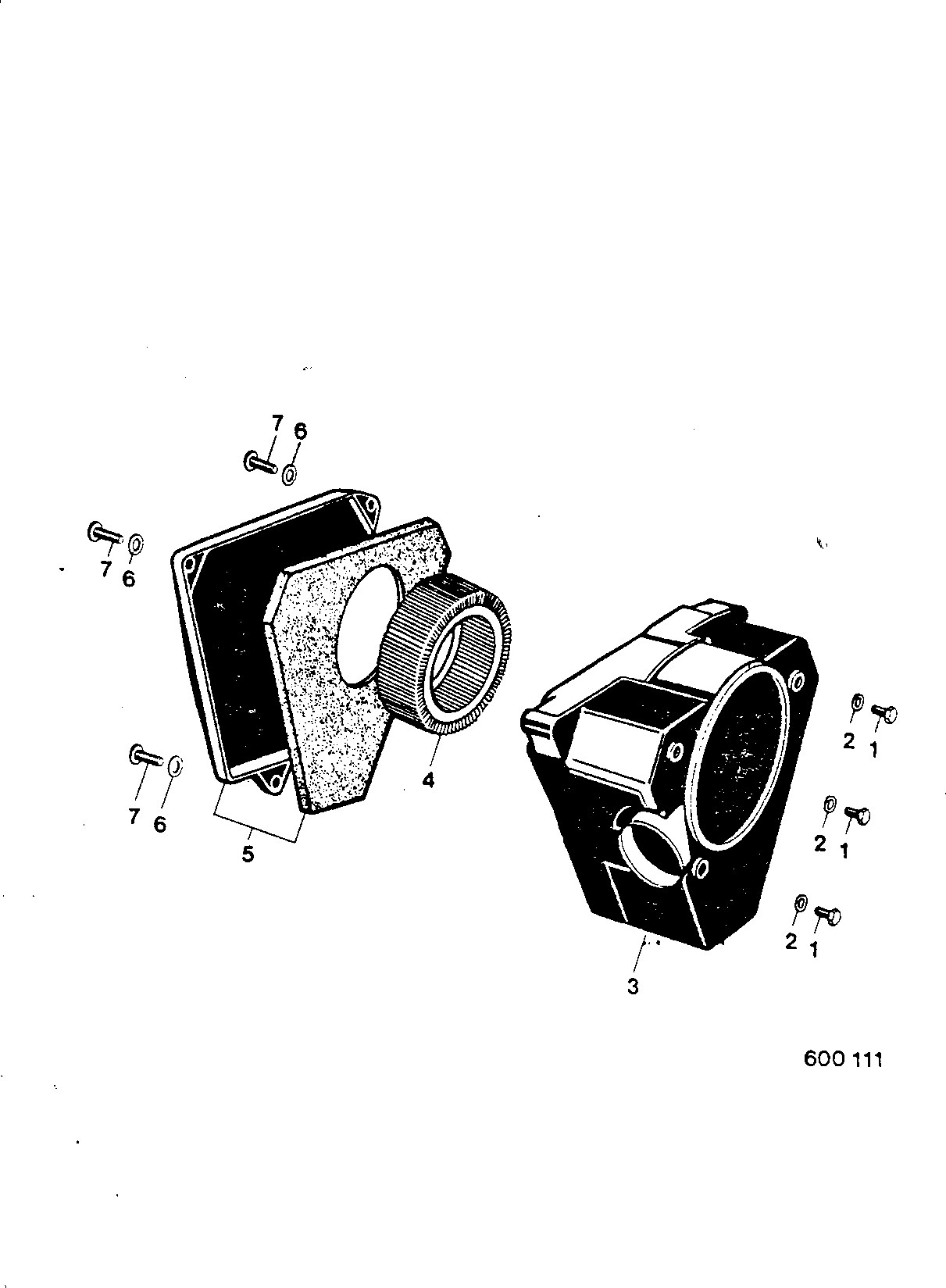

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Movor / Ansaugkammer Er. ET-Kr
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 315.03.93 | Filtereinaatz 1 | op aanvraag | |
| 1 | 00.11.13 | Sechskantschraube M 6 x 12 | op aanvraag | |
| 2 | 00.43.57 | Federscheibe B 6 DIN 437 | 3 | op aanvraag |
| 3 | 315.03.95 | Ansaugkammer 4 | op aanvraag | |
| 6 | 00.30.02 | Scheibe A 6,4 DIN 125 | 3 | op aanvraag |
| 7 | 00.17.70 | Flachkopfschraube M 6 x 20 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
