Lenker / Kupplungshebel, Festgriff, Kupplungs- zug, PückViickspiegel – Kreidler LK 800

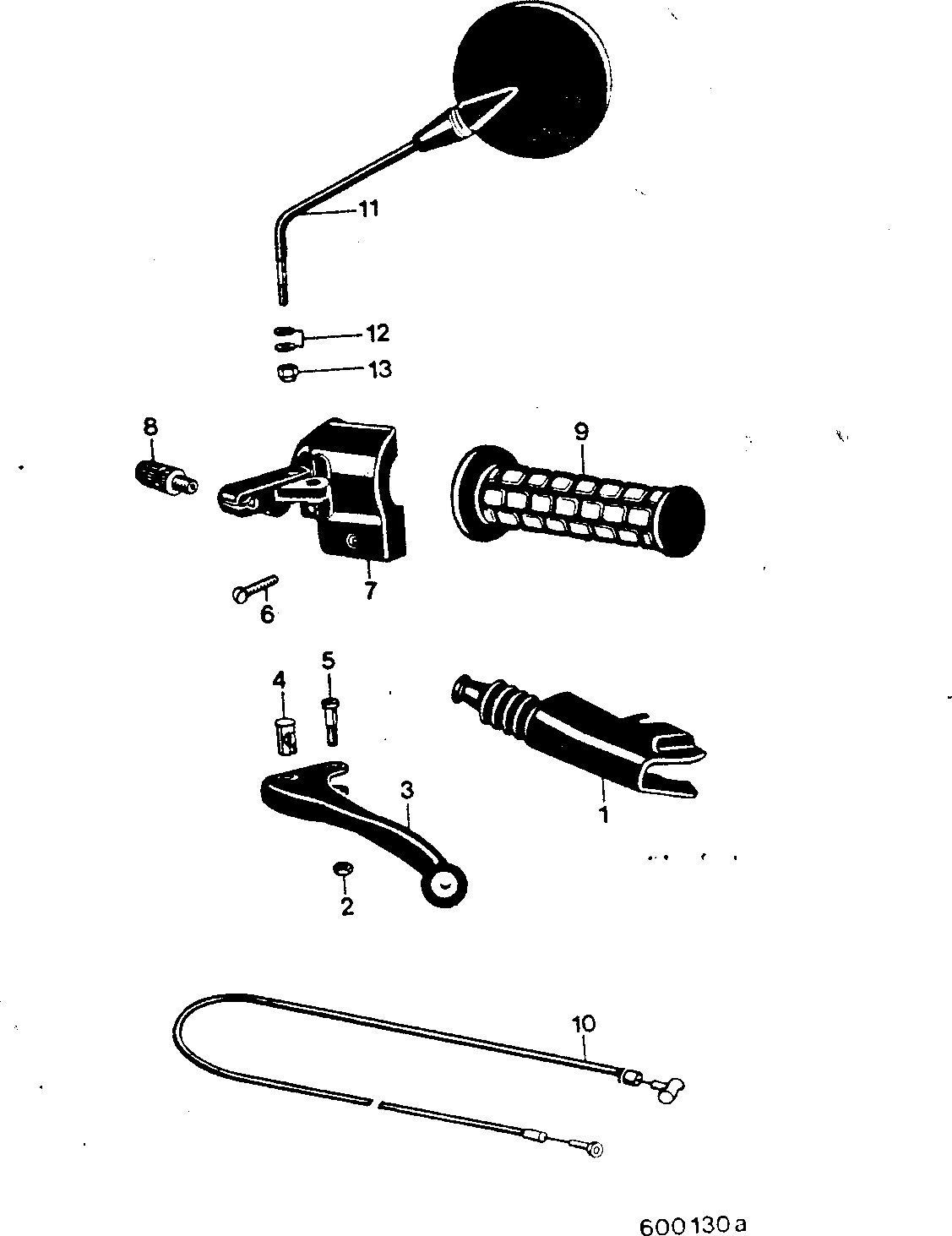

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Lenker / Kupplungshebel, Festgriff, Kupplungs- zug, PückViickspiegel
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 555.03.93 | Kupplungshebel vollsts ns | 1 | op aanvraag |
| 0 | 12.00.32 | 00.32.52 Î Scheibe 8 DIN 440 | 1 | op aanvraag |
| 0 | 13.00.21 | 00.21.53 Sechskantmutter M 8 DIN 985 | 4 | op aanvraag |
| 1 | 155.02.02 | Kappe | op aanvraag | |
| 2 | 05.16.07 | Mutter 1 | op aanvraag | |
| 3 | 05.16.06 | Hebel | 4 | op aanvraag | |
| 4 | 05.12.35 | n Lötnippelaufnahme 1 | op aanvraag | |
| 5 | 05.10.32 | Hebelschraube 1 | op aanvraag | |
| 6 | 00.16.77 | Schraube 1 | op aanvraag | |
| 7 | 05.15.64 | Gehäuse | op aanvraag | |
| 8 | 05.16.08 | Stellschraube . 4 | op aanvraag | |
| 9 | 555.03.04 | Festeriff. 1 | op aanvraag | |
| 10 | 555.04.97 | Kupplungszu 1 | op aanvraag | |
| 11 | 27.00.73 | Rückblickspiegel, vollst. 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
