Krafistoffanlage / Kraftstofftehälter, Kraftstoff- hahn – Kreidler LK 800

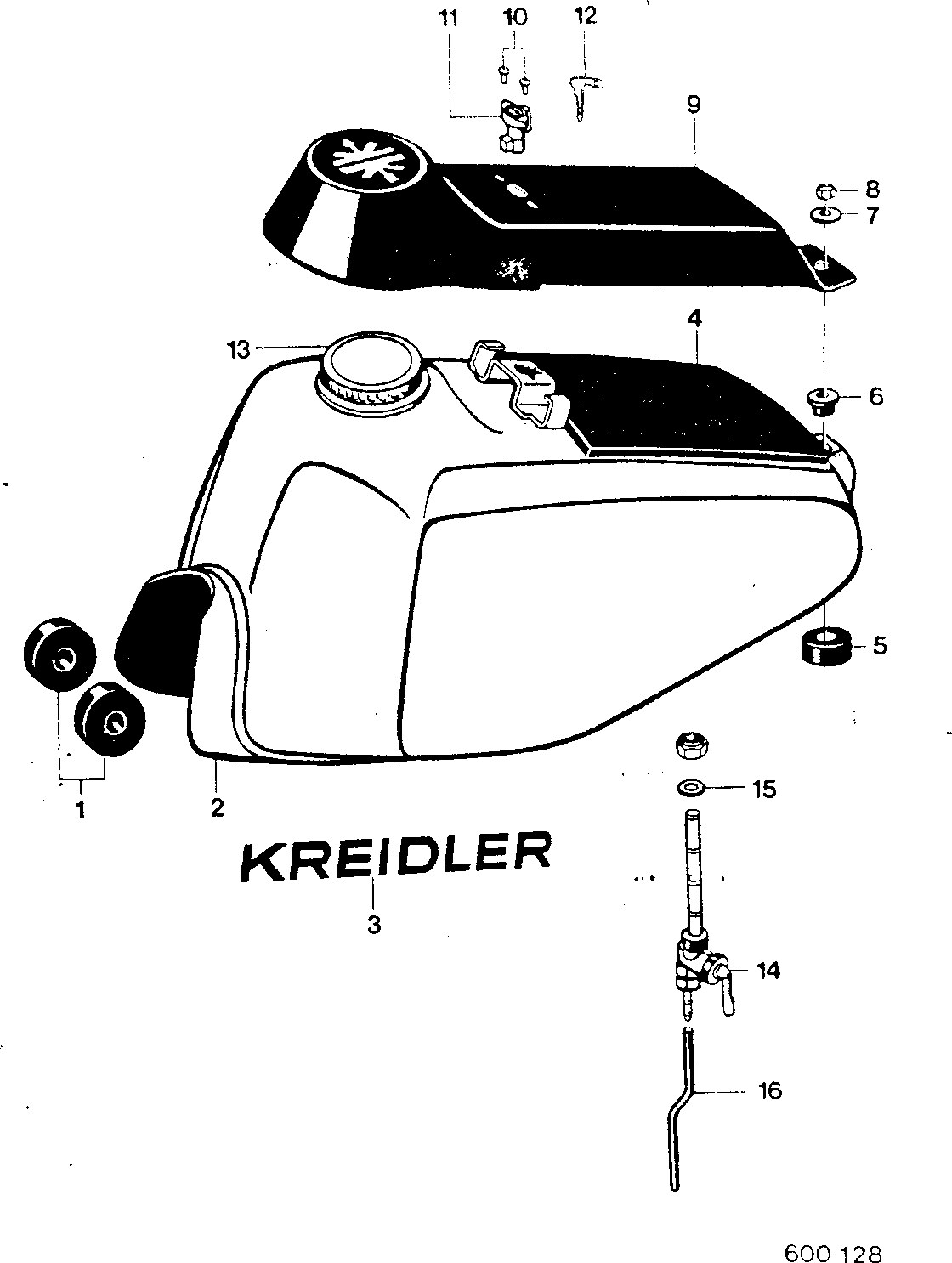

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Krafistoffanlage / Kraftstofftehälter, Kraftstoff- hahn
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 535.11.99 | Tankabdeckung, vollst, 1 | op aanvraag | |
| 0 | 10.00.59 | 00.59.06 Niet B 3 x 8 DIN 7333 | 2 | op aanvraag |
| 0 | 11.27.77 | 27.77.93c Schloß mit 2 Schlüsseln | 1 | op aanvraag |
| 0 | 13.07.11 | 07.11.09 Tankdeckel 1 | op aanvraag | |
| 0 | 16.09.93 | 09.93.31a Kraftstoffschlauch ! | op aanvraag | |
| 1 | 435.08.01 | Tanklager 2 | op aanvraag | |
| 2 | 535.13.99 | Kraftstoffbehälter, vollst, 1 | op aanvraag | |
| 5 | 435.03.08 | Tanklager 1 | op aanvraag | |
| 6 | 435.08.09 | Tülle 1 | op aanvraag | |
| 7 | 00.33.50 | Scheibe A 6,4 DIN 9021 | 1 | op aanvraag |
| 15 | 09.70.18 | #4 Fiberdichtung Ek | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
