Kot. kickstarterwelle, Kickstarter, Schalt- hebelnate – Kreidler LK 800

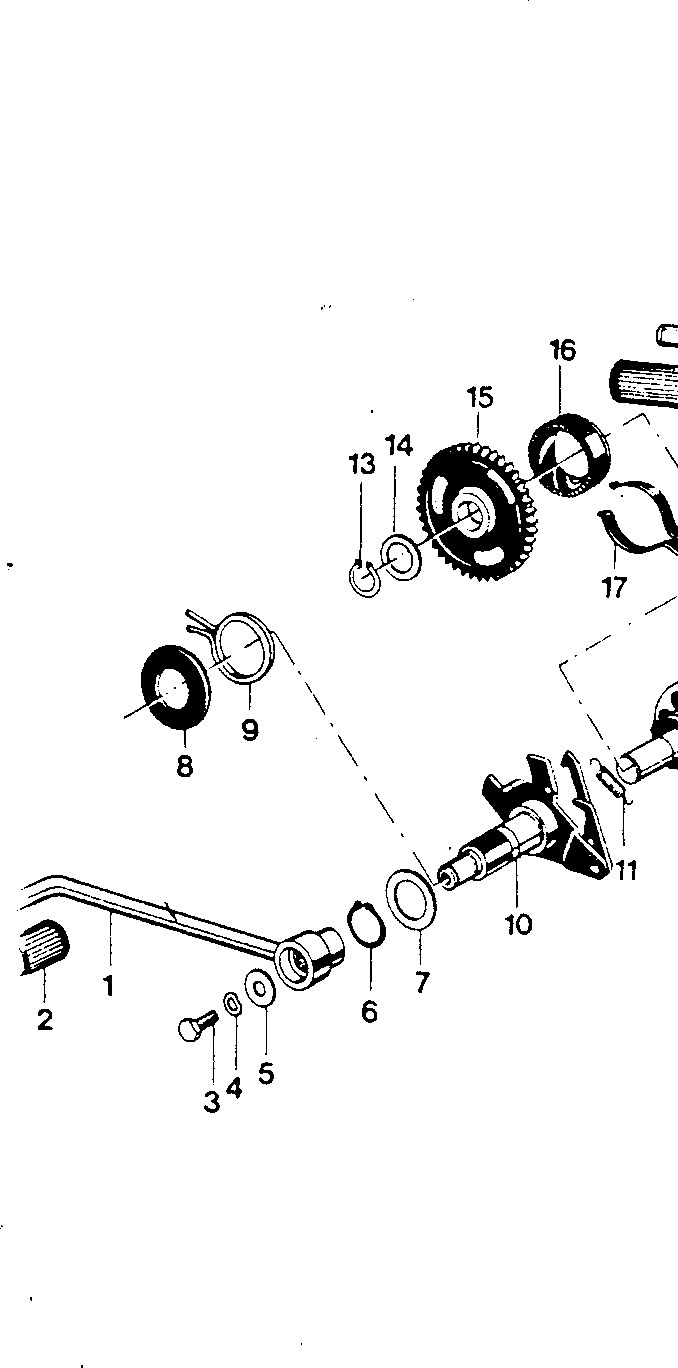

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Kot. kickstarterwelle, Kickstarter, Schalt- hebelnate
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 315.08.93 | Fußschalthebel, vollst. 1 | op aanvraag | |
| 0 | 12.12.15 | 12 15.53.16 Sicherungsring | 1 | op aanvraag |
| 0 | 14.15.53 | 15.53.10 Anlaufscheite 1 | op aanvraag | |
| 0 | 14.15.53 | 15.53.09 Ausgleichscheidbe n.B | op aanvraag | |
| 0 | 17.15.13 | 15.13.09 Schleppfeder 1 | op aanvraag | |
| 0 | 13.15.53 | 15.53.17 Auseleichscheibe n.B | op aanvraag | |
| 0 | 13.15.53 | 15.53.09 Auszleichscheibe n.B | op aanvraag | |
| 0 | 22.99.59 | 99,59.43 Spannbülse 4 x 13 DIN 1431 | 1 | op aanvraag |
| 1 | 375.06.04 | ! Fußschalthebel 1 | op aanvraag | |
| 4 | 00.43.57 | Federscheibe B DIN 137 | 1 | op aanvraag |
| 5 | 00.33.50 | Scheibe A 6,4 UIN 9021 | 1 | op aanvraag |
| 6 | 00.46.56 | Sicherungsring 20 x 1,2 | 1 | UNIVERSEEL KREIDLER BROMFIETS As Seegerring 20mm 20X 1.2 per STUK 00.46.56 – €1.00 |
| 7 | 13.06.15 | Ausgleichscheibe | 1 | op aanvraag | |
| 7 | 315.06.03 | Anlaufscheibe 1 | op aanvraag | |
| 9 | 15.06.25 | Rückholfeuer 1 | Schakelveer direkt (made in EU) kreidler 15.06.25 – €5.00 | |
| 10 | 315.06.99 | Schalthebelnabe, vollst. 1 | op aanvraag | |
| 12 | 315.03.99 | Kickstarterwelle Á | op aanvraag | |
| 15 | 315.03.93 | Kickstarterrad 1 | op aanvraag | |
| 20 | 215.63.97 | Kickstarter, vollst, 1 | op aanvraag | |
| 21 | 45.03.18 | Î Kickstartergunri I | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
