Kettenschutz – Kreidler LK 800

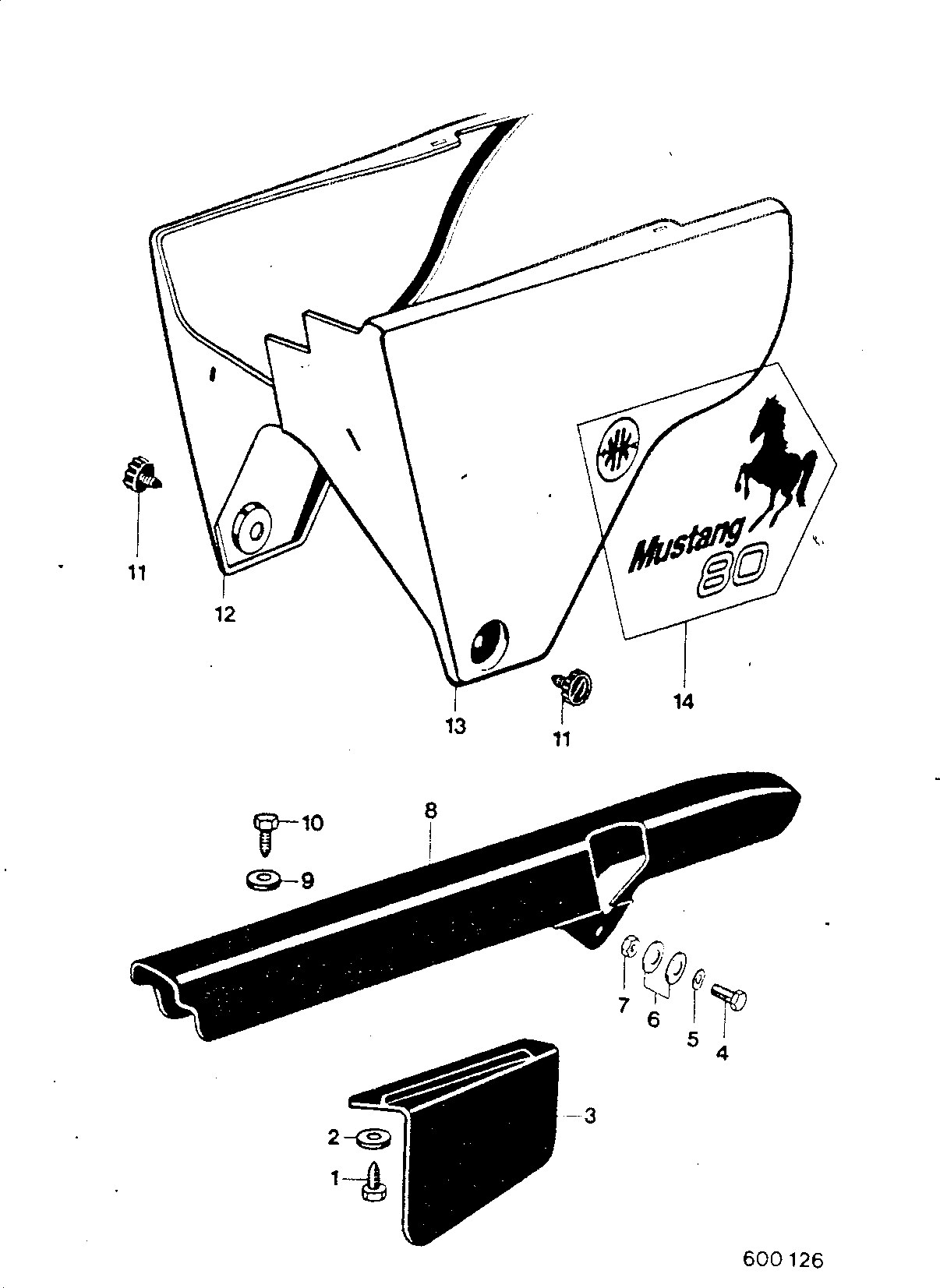

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Kettenschutz
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 00.11.15 | Sechskantschraube M 6 x 16 | op aanvraag | |
| 0 | 10.00.19 | 00.19.32 Sechskantschraube B 6,3 x 16 | op aanvraag | |
| 0 | 535.17.04 | Klebebild "Mustang" rechts | 1 | op aanvraag |
| 0 | 535.17.03 | Kiebebild "Kustang" links | 1 | op aanvraag |
| 1 | 00.19.32 | 32 Sechskantmutter B 6,3 x 16 | op aanvraag | |
| 2 | 00.33.49 | Scheibe A 6,4 DIN 902,1 | 1 | op aanvraag |
| 3 | 535.07.05 | Kettenschutz unten 1 | op aanvraag | |
| 5 | 00.43.57 | Federscheibe B 6 DIN 437 | 1 | op aanvraag |
| 6 | 00.33.49 | Scheibe A 6,4 DIN 934 | 2 | op aanvraag |
| 7 | 00.20.10 | Sechskantmutter M 6 DIN 934 | 4 | KREIDLER Montageset kroonstuk boutset / tule compleet Kreidler MF / MP / Flory 00.10.78 / 00.43.58 / 255.22.15 / 00.20.10 / 57.64.01 / 265.03.03 boutenset – €19.00 |
| 9 | 00.33.49 | Scheibe A 6,4 DIN 9021 | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
