Jot cylinder m. An- \ saugstutzen, Zündkerze, Kerzenstecker – Kreidler LK 800

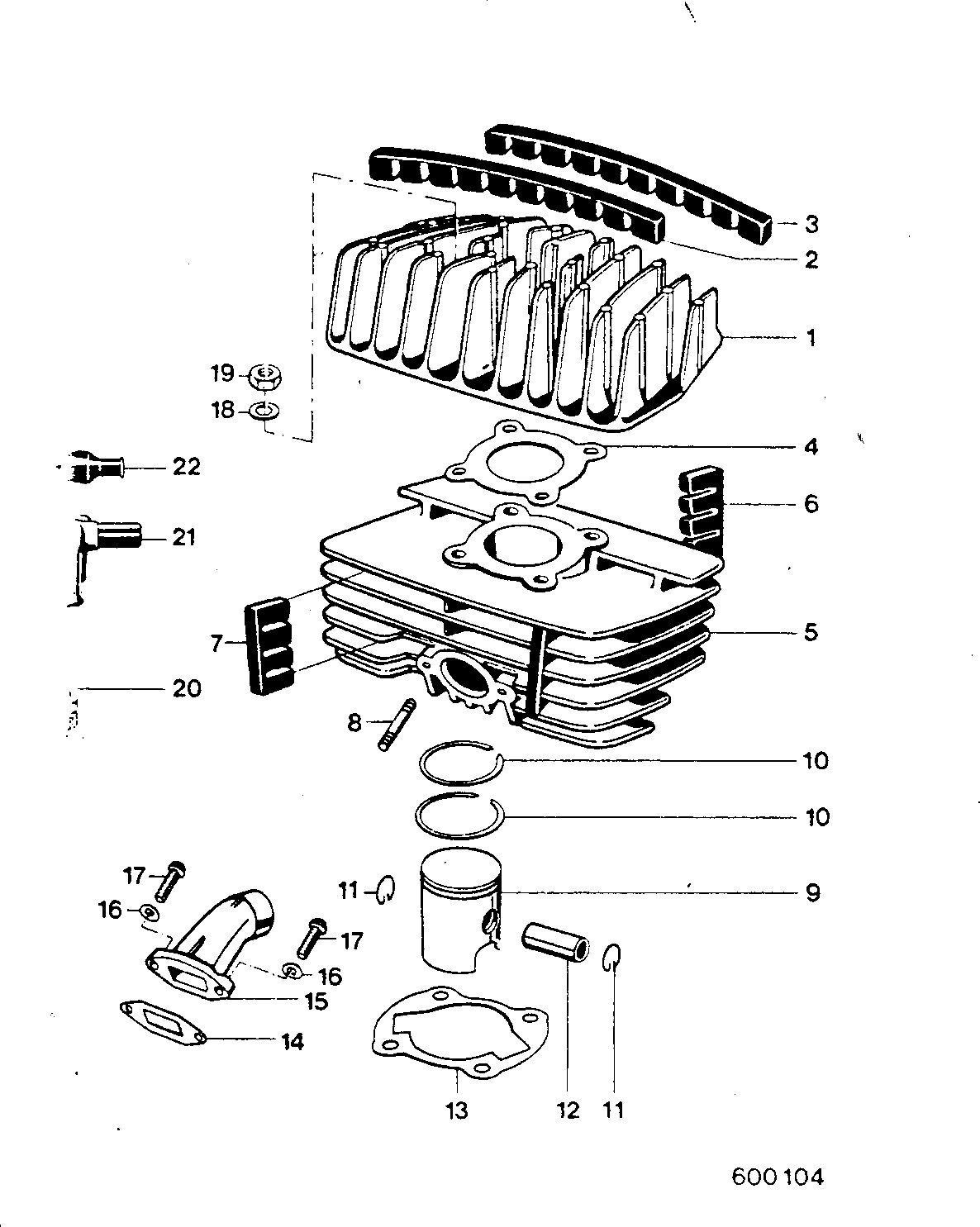

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Jot cylinder m. An- \ saugstutzen, Zündkerze, Kerzenstecker
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 11.09.43 | 09.43.01 Sicherungsring 1 | op aanvraag | |
| 0 | 16.00.43 | 00.43.57 Federscheibe B 6 DIN 137 | 2 | op aanvraag |
| 0 | 13.00.30 | 00.30.03 Scheibe 9,4 LIN 125 | 4 | op aanvraag |
| 0 | 19.00.20 | 00.20.96 Sechskantmutter M 8 DIN 934 | 2 | op aanvraag |
| 0 | 22.15.02 | 15.02.29 Regenschutzkappe 1 | op aanvraag | |
| 1 | 315.02.65 | Zylinderkopf vollst, 1 | op aanvraag | |
| 2 | 315.13.02 | Därpfungskamm 1 | op aanvraag | |
| 3 | 315.13.04 | värpfungekamn 1 | op aanvraag | |
| 3 | 00.22.03 | Stiftschraube M 6 x 20 LIN 940 | 2 | op aanvraag |
| 3 | 215.03.05 | Zylinderfußdichtung | op aanvraag | |
| 4 | 315.03.06 | Zylinderkopfdichtung f 1 | KREIDLER Koppakking 80cc Aluminium 315.03.06 PAKKING – €6.00 (niet op voorraad) | |
| 5 | 315.03.98 | Zylinder m. Kolben, vollst | 4 | op aanvraag |
| 6 | 315.13.01 | Dämpfungskamnm 2 | op aanvraag | |
| 7 | 315.13.02 | Dämrpfungskarr: 2 | op aanvraag | |
| 12 | 315.03.90 | Kolbenbolzen 1 | op aanvraag | |
| 15 | 315.03.07 | + Ansaugstutzen 1 | op aanvraag | |
| 17 | 315.13.10 | + Abreißschraube 2 | op aanvraag | |
| 19 | 00.90.15 | kechteckring 2 | op aanvraag | |
| 20 | 08.11.13 | Zündkerze BOSCH W 4 A:45074 | 1 | op aanvraag |
| 21 | 15.22.18 | Kerzenstecker 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
