He. ‘Schaligetriebe, Kettenritzel – Kreidler LK 800

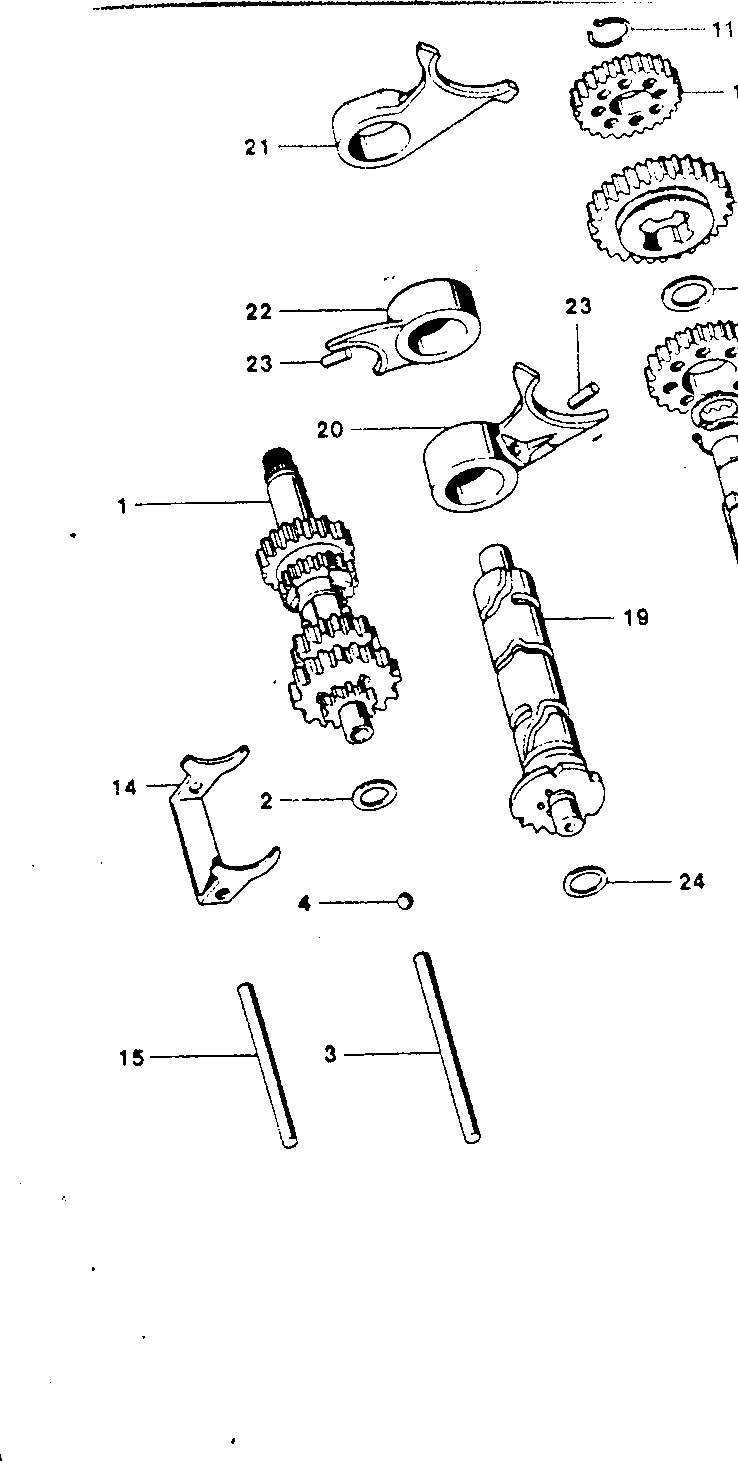

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst He. ‘Schaligetriebe, Kettenritzel
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 21.15.66 | 15.66.97 U Schaltgabel rechts | 1 | op aanvraag |
| 0 | 22.15.66 | 15.66.50 Mittenschaltgabel 1 | op aanvraag | |
| 0 | 13.23.00 | 23 00.53.09 Ringkopf-Zylinderstift | op aanvraag | |
| 0 | 24.15.06 | 15,06, 20 Scheibe | op aanvraag | |
| 0 | 15.06.12 | Anlaufscheibe 0,3 mm n.B | op aanvraag | |
| 0 | 15.06.15 | Aniaufscheite 1,0 mm n.B | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
