Ern – Kreidler LK 800

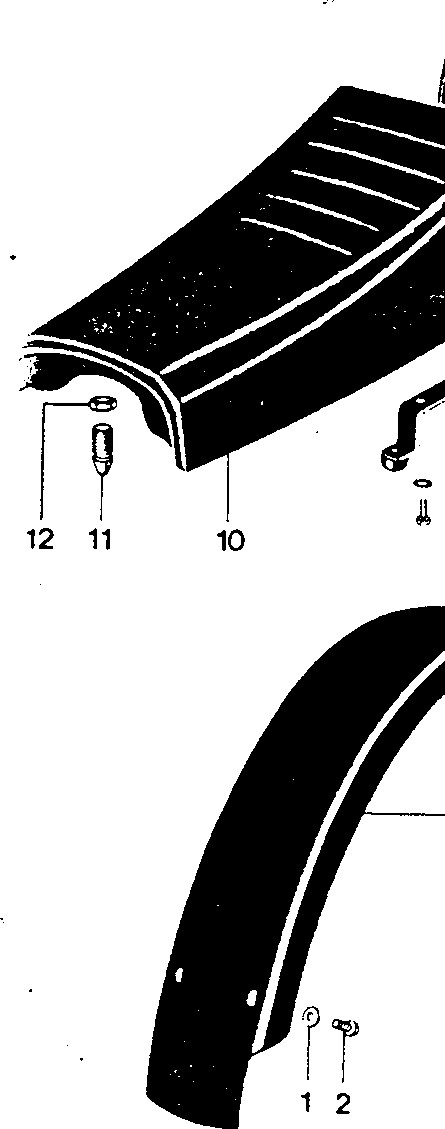

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Ern
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 00.43.57 | Federscheibe B 6 DIN 137 | 2 | op aanvraag |
| 0 | 14.00.43 | 00.43.57 Federscheibe B 6 DIN 137 | op aanvraag | |
| 0 | 19.00.20 | 00,20,13 sechskantmutter M 3 DIN 934 | 4 | op aanvraag |
| 0 | 21.20.03 | 20.03 Scheibe 8,4 DIN 125: A | op aanvraag | |
| 0 | 22.29.11 | 29,11,55 Sechskantschraube M 3 x 25 | op aanvraag | |
| 1 | 00.33.50 | Scheibe A 6,4 | 2 | op aanvraag |
| 1 | 525.04.08 | Sechskantrutter 1 | op aanvraag | |
| 2 | 03.95.01 | Taptite-Schraube M 6 x 12 | 2 | op aanvraag |
| 3 | 535.05.01 | Innenkotflügel 2 1 | op aanvraag | |
| 4 | 03.95.01 | Taptite-Schraube M6 x 12 ij | op aanvraag | |
| 4 | 13.00.11 | 00.11.26 Sechskantschraube M 6 x 18 | op aanvraag | |
| 5 | 00.33.50 | Scheibe A 6,4 | 1 | op aanvraag |
| 6 | 37.81.18 | Kennzeichenunterlage | op aanvraag | |
| 7 | 00.20.10 | Sechskantmutter M 6 DIN 934 | 2 | KREIDLER Montageset kroonstuk boutset / tule compleet Kreidler MF / MP / Flory 00.10.78 / 00.43.58 / 255.22.15 / 00.20.10 / 57.64.01 / 265.03.03 boutenset – €19.00 |
| 9 | 09.11.26 | 11,26 Sechskantschraube M 6 x 18 | op aanvraag | |
| 10 | 535.14.99 | Sitzbank, vollst. 1 | op aanvraag | |
| 13 | 535.04.07 | Verriegelungsbolzen 1 | op aanvraag | |
| 18 | 535.05.05 | Tülle 6 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
