Elektr. Anlage / Blinkanlage 8-3 28 >> – Kreidler LK 800

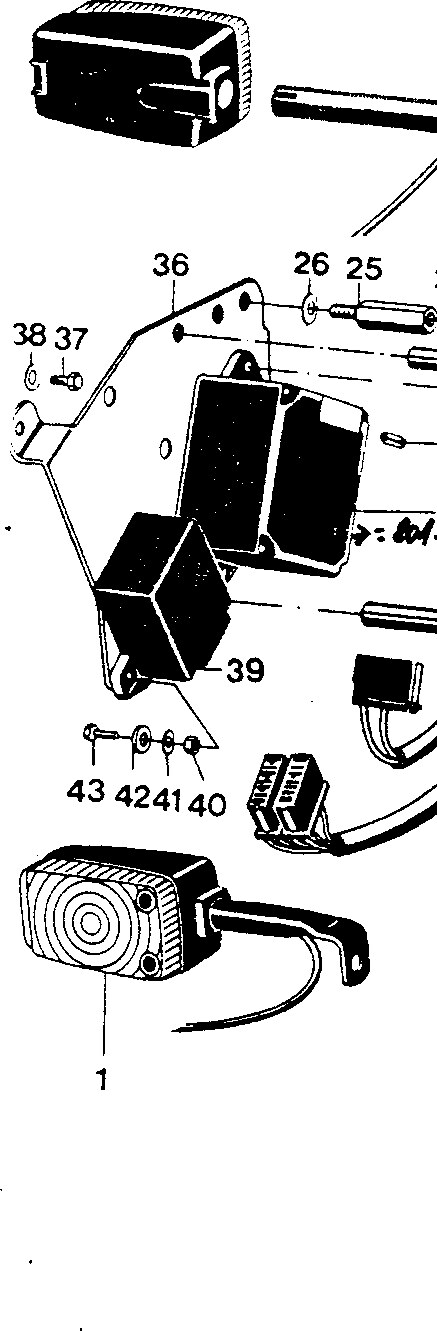

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Elektr. Anlage / Blinkanlage 8-3 28 >>
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 41.85.05 | 85,05, Kabelstrang z, Blinkgeber, vollst.! | op aanvraag | |
| 0 | 97.13.16 | Steckhülsengehäuse 1 | op aanvraag | |
| 0 | 15.00.43 | 00.43.57 Federscheibe B 6 DIN 137 | 2 | op aanvraag |
| 0 | 19.00.33 | 00.33.51 Scheibe A 5,3 DIN 9021 | 2 | op aanvraag |
| 0 | 20.00.43 | 00.43.62 Federscheibe B 5 DIN 137 | 2 | op aanvraag |
| 2 | 57.85.24 | Stiftgehäuse, 2-polig 4 | op aanvraag | |
| 3 | 555.08.95 | Kabelstrang zum Blinker links | 1 | op aanvraag |
| 4 | 585.08.98 | Blinker vorn links, vollst | 1 | op aanvraag |
| 4 | 09.03.38 | Gehäuse m. Rohraufnahne | 2 | op aanvraag |
| 4 | 16.00.10 | 00.10.38 Seohskantschraube M 6 x 60 | op aanvraag | |
| 5 | 09.03.37 | 37 Schraube 2 | op aanvraag | |
| 6 | 08.17.75 | Glühlampe 6 T, 10 W | 2 | op aanvraag |
| 7 | 09.03.39 | Reflektor Lampenträger 2 | op aanvraag | |
| 7 | 10.09.03 | 09.03.35 Lichtaustritt 2 | op aanvraag | |
| 7 | 17.00.11 | 00.11.37 Sechskantschraube M 5 x 25 | op aanvraag | |
| 9 | 09.03.36 | Schraube 2 | op aanvraag | |
| 10 | 295.04.02 | Steokhülsengehäuse 1 | op aanvraag | |
| 12 | 585.09.93 | Kabelstrang Ladeeinheit,vollst | op aanvraag | |
| 13 | 585.01.03 | Distanzrohr 2 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
