Elektr, Anlage / Biinkanlage Bilde – Kreidler LK 800

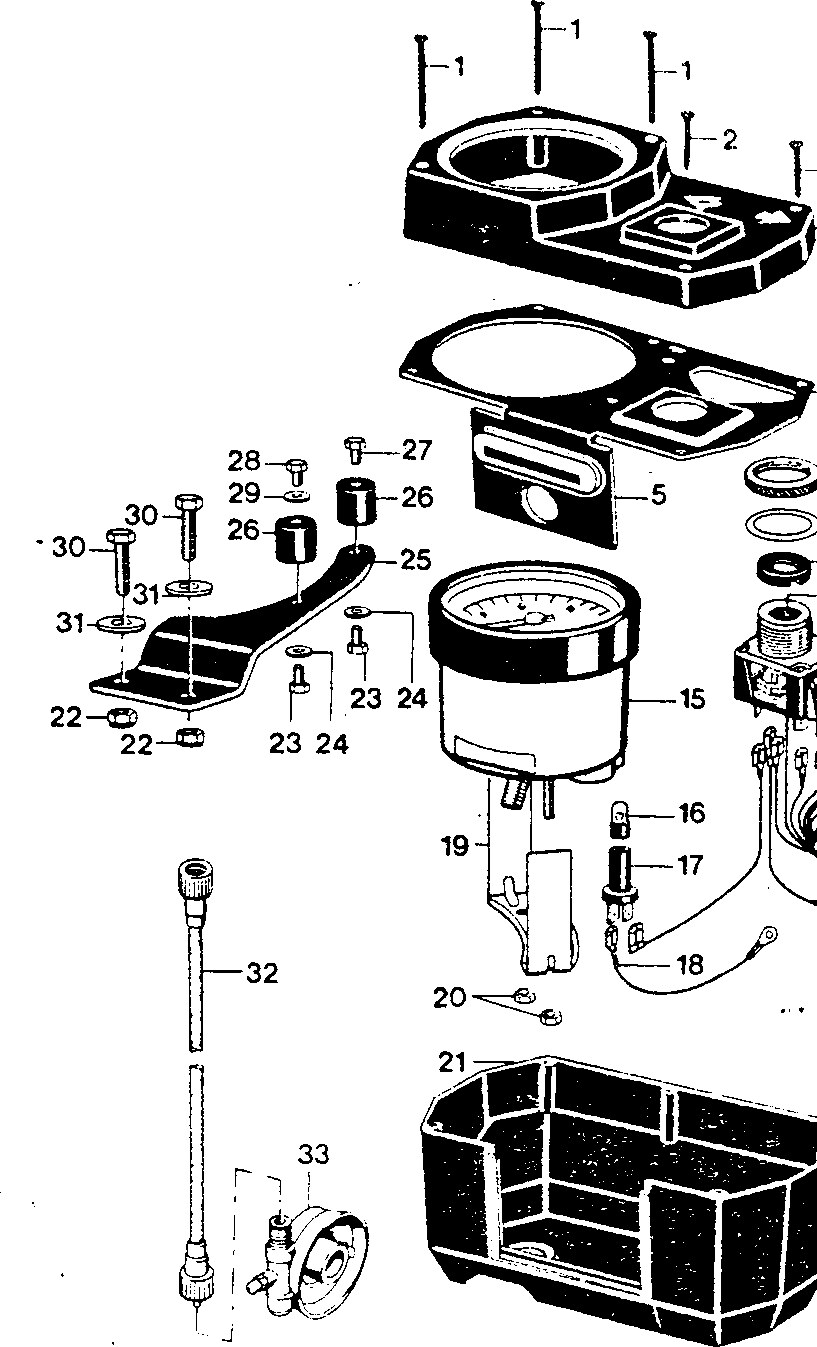

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Elektr, Anlage / Biinkanlage Bilde
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 10.29.09 | 29 09.11.16 Sechskantschraube M 6 x 16 | op aanvraag | |
| 0 | 31.09.43 | 09.43.57 Federscheibe B 6 DIN 137 | 2 | op aanvraag |
| 0 | 32.00.20 | 00.20, 10 Sechskantmutter M 6 UIN 934 | 2 | op aanvraag |
| 0 | 35.93.17 | 93.17.74 * Schrelzsicherung 9 A | 4 | op aanvraag |
| 4 | 30.00.33 | 00.33.50 Scheibe A 6,4 VIN 9021 | 2 | op aanvraag |
| 6 | 24.00.40 | 00.40.63 Zahnscheibe B 6 LIN 137 | op aanvraag | |
| 23 | 595.08.06 | Blinkerhalter hinten i | op aanvraag | |
| 25 | 535.01.05 | Sechskantschraube 1 | op aanvraag | |
| 27 | 595.09.96 | Blinkleuchte, vollst, 2 | op aanvraag | |
| 33 | 535.05.03 | Kabelstrang z. Heck | 1 | op aanvraag |
| 34 | 97.13.44 | Ladeeirheit, vollst. î | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
