Brenslicht- schalver hinten, Kabelstränge – Kreidler LK 800

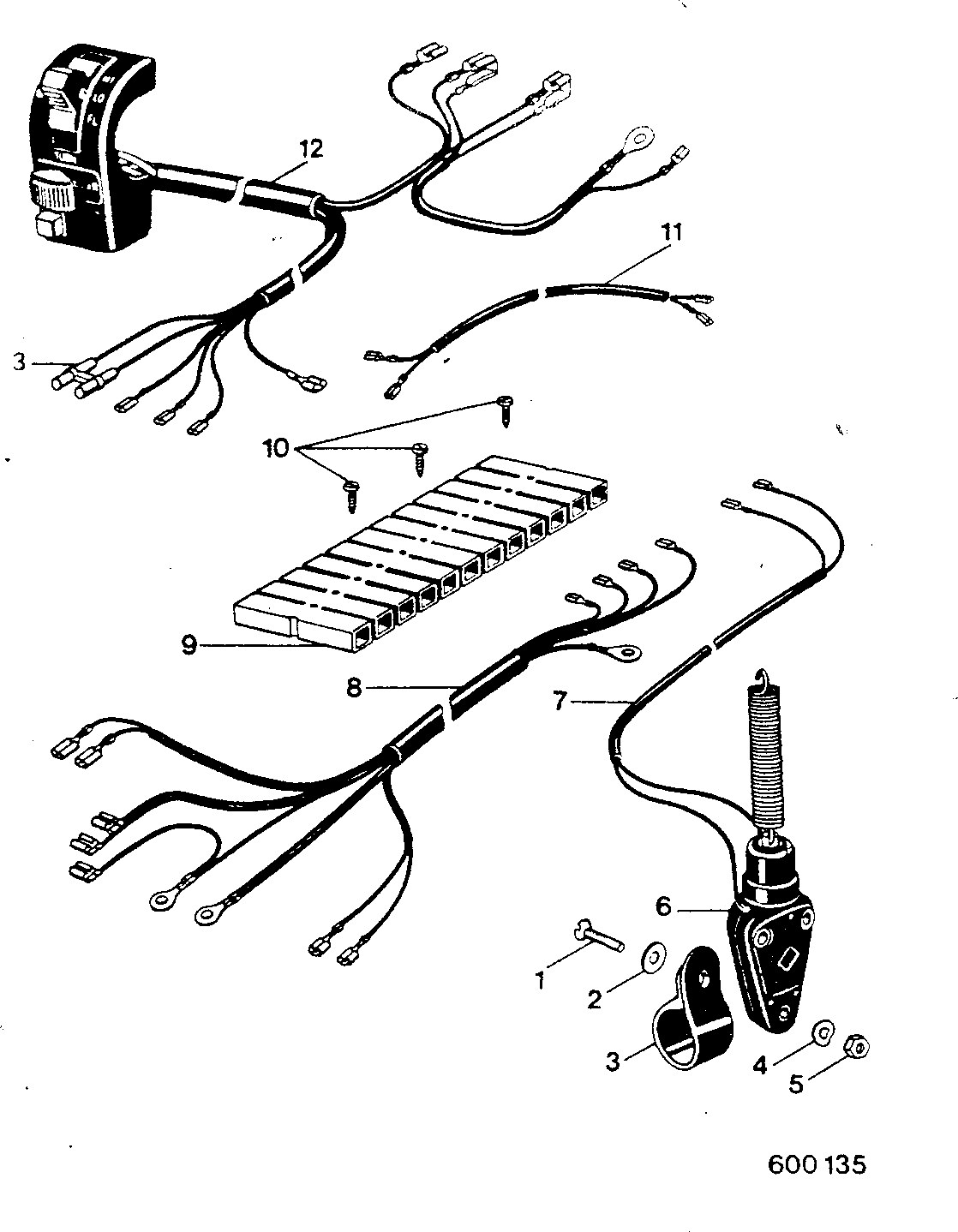

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Brenslicht- schalver hinten, Kabelstränge
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 235.01.11 | Blindniet 1 | op aanvraag | |
| 0 | 10.00.14 | 00.14.56 Blechschraube B 2,9 x 13 | op aanvraag | |
| 1 | 09.19.50 | Lirsenschraube AM A x 20 | op aanvraag | |
| 1 | 535.05.99 | Lenkerschalter m. Kabelstrang | 1 | op aanvraag |
| 7 | 535.05.05 | Kabelstrang z. Bremslichtschalter | op aanvraag | |
| 8 | 585.05.03 | kabelstrang z. Heck | 1 | op aanvraag |
| 9 | 585.05.02 | Steckverbinder 12-polig 1 | op aanvraag | |
| 12 | 235.05.25 | 25 * Hilsengehäuse, 2-polig | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
