7 – Kreidler LK 800

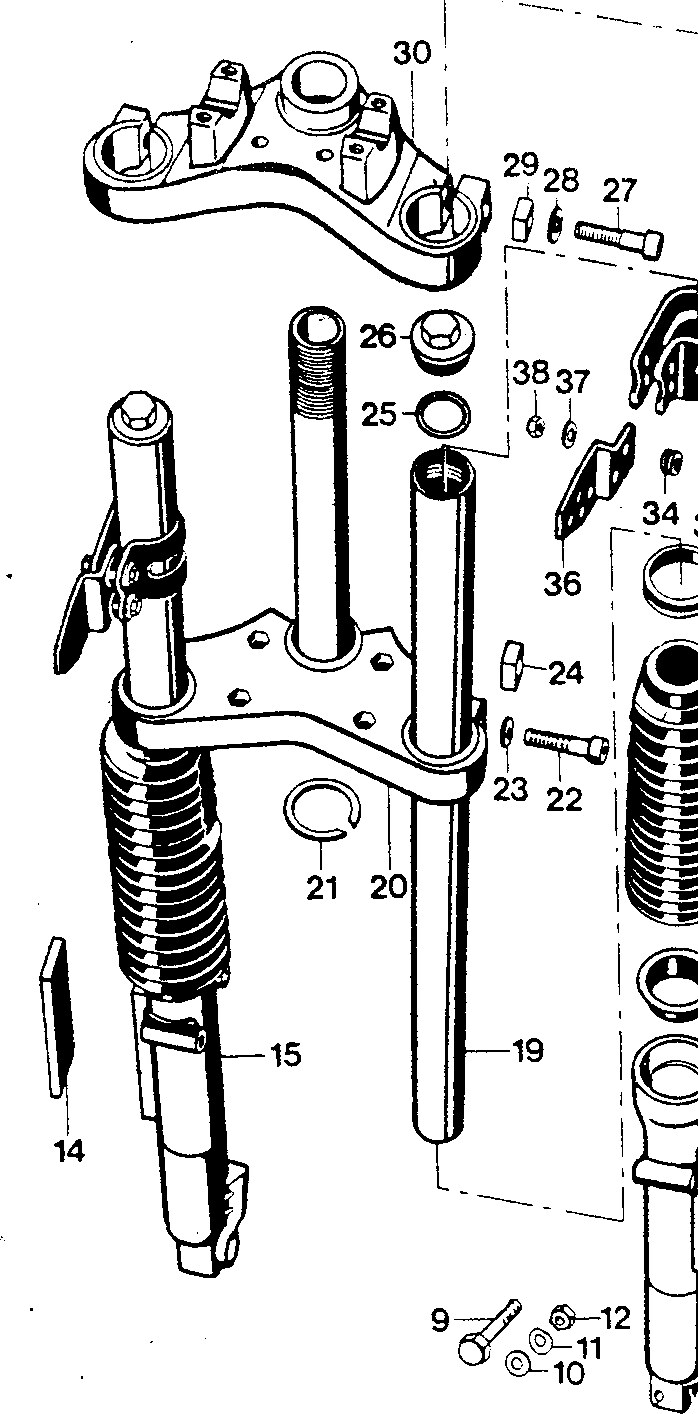

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst 7
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 555.12.90 | Telegabel, vermont | op aanvraag | |
| 0 | 57.05.16 | Anschlagkörper 2 | KREIDLER FLORETT Voorvork revisie set cups voor binnenpoot en rubbers 57.05.16 57.05.18 57.05.19 passend voor Florett aanslagbus / afdichtplaat – €18.00 | |
| 0 | 18.57.05 | 57.05.13 Gleitdichtscheibe 2 | op aanvraag | |
| 0 | 57.05.49 | Hatmıtter 2 | KREIDLER Dopmoer open voorvork 57.05.49 – €6.00 (niet op voorraad) | |
| 0 | 12.99.29 | 99.29.22 Sechskantmutter VM 7 DIN 930 | 1 | op aanvraag |
| 0 | 555.02.35 | Gabelbrücke, vollst: © | 1 | op aanvraag |
| 0 | 223.02.16 | 16 Îvierkantsprengring 1 | op aanvraag | |
| 0 | 455.02.10 | 10 Flachmutter 2 | op aanvraag | |
| 0 | 555.07.11 | 11 YVerschlufschrauke 2 | op aanvraag | |
| 1 | 09.43.66 | Federscheibe A 7 DIN 137 | op aanvraag | |
| 2 | 00.70.15 | bichtring C 7 x 12 x 2 | KREIDLER Afdichtring onderzijde voorvork Din 7603 C712x2 00.70.15 koper – €1.00 | |
| 5 | 22.00.17 | 00.17.31 Zylinderschraube M 3 x 35 | op aanvraag | |
| 8 | 13.59.02 | 59.02.97 Gleitrohr links, vollst. 1 | op aanvraag | |
| 9 | 00.10.92 | Sechskantschraube M 7 x 38 | op aanvraag | |
| 14 | 335.02.06 | tSeitenstrahler | 4 | op aanvraag | |
| 15 | 203.12.98 | Gleitrohr rechts, vollst | 1 | op aanvraag |
| 19 | 555.02.99 | Standrohr 2 | op aanvraag | |
| 21 | 00.17.78 | Zylinderschraube M 7 x 16 | op aanvraag | |
| 25 | 01.90.14 | Runddichtring 20 x 2,5 | 2 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
