21 22° nit’ Grappes Breusen / Hinterrad (Drahtspeichenrad) – Kreidler LK 800

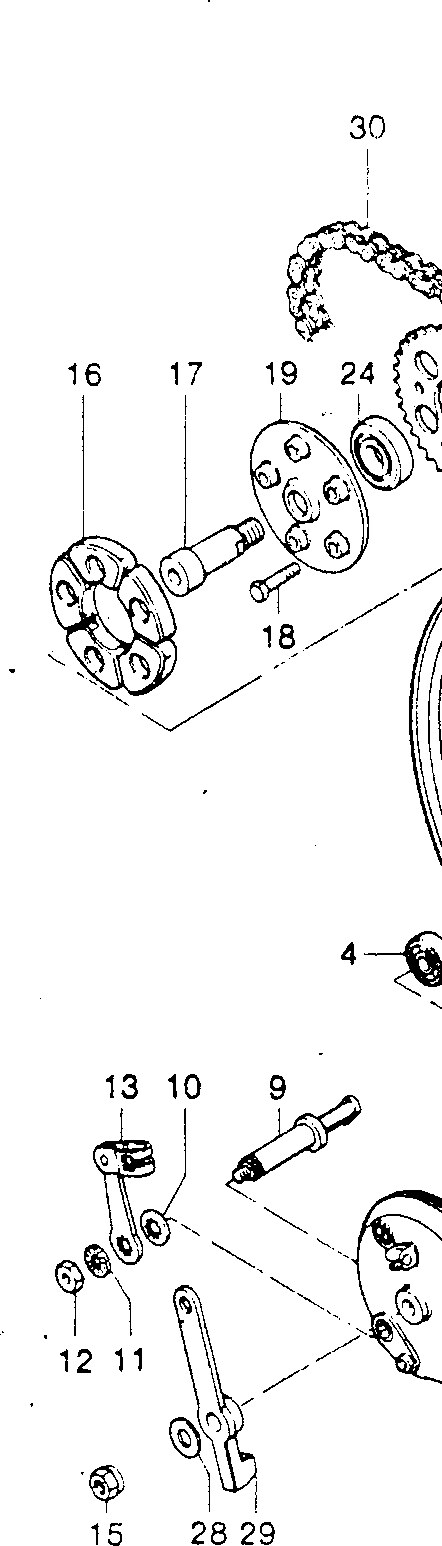

Originele explosietekening uit het onderdelenboek van de Kreidler LK 800. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst 21 22° nit’ Grappes Breusen / Hinterrad (Drahtspeichenrad)
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 455.02.94 | Bremsdeckel, vollst, 1 | op aanvraag | |
| 0 | 06.15.61 | Bremsbackenpaar, vollst. 1 | KREIDLER PUCH MONZA Remsegmenten model Leleu 120mm per stel 06.15.61 klein WIEL EN REMDELEN remsegment – €8.00 | |
| 0 | 05.16.02 | Scheibe 0,6 dick | 1 | op aanvraag |
| 0 | 11.06.19 | 06.19.71 | Zahnscheibe | op aanvraag | |
| 0 | 13.05.16 | 05.16.24 Bremshebel 1 | op aanvraag | |
| 0 | 15.67.02 | 67,02,03% Achsrutter î | op aanvraag | |
| 0 | 16.05.15 | 05.15.77 Stoßdämpfer 1 | op aanvraag | |
| 1 | 27.55.01 | Felge 1 | op aanvraag | |
| 4 | 65.12.98 | Aiuterrad-Bremenabe vollst. 1 | op aanvraag | |
| 4 | 00.61.04 | Kugellager 6201 2/03 | 2 | op aanvraag |
| 5 | 06.15.76 | Distanzrohr 1 | op aanvraag | |
| 6 | 06.16.33 | Bremsdeckel nackt 1 | op aanvraag | |
| 6 | 17.00.13 | 00.13.92 | Sechskantschraube M 7 x 38 | op aanvraag | |
| 7 | 12.06.15 | 06.15.67 Sechskantmutter SW 17 4 | op aanvraag | |
| 8 | 05.17.69 | # Rückzugfeder 2 | op aanvraag | |
| 8 | 10.06.16 | 06.16.70 Scheibe 1 | op aanvraag | |
| 9 | 06.10.19 | Bremsnocken, vollst. 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 800. Alle onderdelen: Kreidler onderdelen.
