Zylinderkopf, Zylinder m. Kolben Ansaugstutzen, Zündkerze – Kreidler LK 600

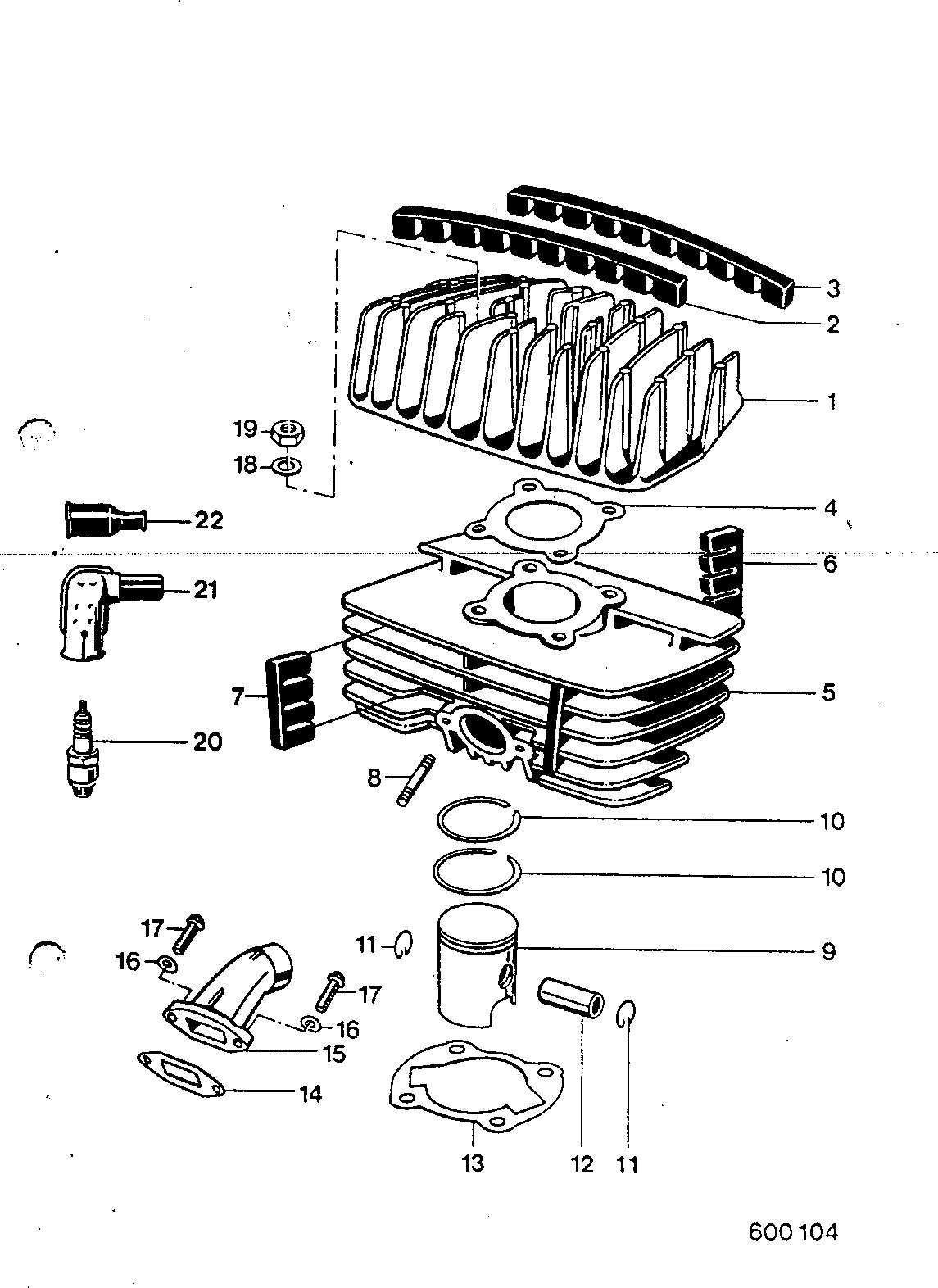

Originele explosietekening uit het onderdelenboek van de Kreidler LK 600. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Zylinderkopf, Zylinder m. Kolben Ansaugstutzen, Zündkerze
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 315.13.02 | Dämpfungskamn 2 2 | op aanvraag | |
| 0 | 11.00.48 | 00.48.01 | Sicherungsring 2 1 | op aanvraag | |
| 0 | 16.00.43 | 00.43.57 Federscheibe B 6 DIN 137 | 2 | op aanvraag |
| 0 | 18.00.30 | 00.30.03 Scheibe 8,4 DIN 125 | 4 | op aanvraag |
| 0 | 19.00.20 | 00.20.96 Sechskantmutter k 8 DIN 934 4 A | op aanvraag | |
| 0 | 22.15.02 | 15.02,29 Regenschutzkappe | 1 | op aanvraag |
| 1 | 315.03.65 | Zylinderkopf, vollst | 1 | op aanvraag |
| 2 | 315.13.03 | Dänpfungskamn 1 | op aanvraag | |
| 3 | 10.12.04 | Dämpfungskamm 1 1 | op aanvraag | |
| 5 | 315.03.98 | Zylinder m. Kolben, volist. 1 | op aanvraag | |
| 6 | 315.13.01 | Dämpfungskamm Ä 2 2 | op aanvraag | |
| 8 | 00.22.03 | Stiftschrauben N 65x20 | op aanvraag | |
| 9 | 315.03.97 | Kolben, vollst | 1 | op aanvraag |
| 12 | 315.03.90 | Kolbenbolzen 11 | op aanvraag | |
| 15 | 315.03.07 | Ansaugstutzen 1 î | op aanvraag | |
| 20 | 08.11.03 | Zündkerze BOSCH WA A | op aanvraag | |
| 21 | 15.22.18 | Kerzenstecker 1 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 600. Alle onderdelen: Kreidler onderdelen.
