Versvaser BING 11 24 – Kreidler LK 600

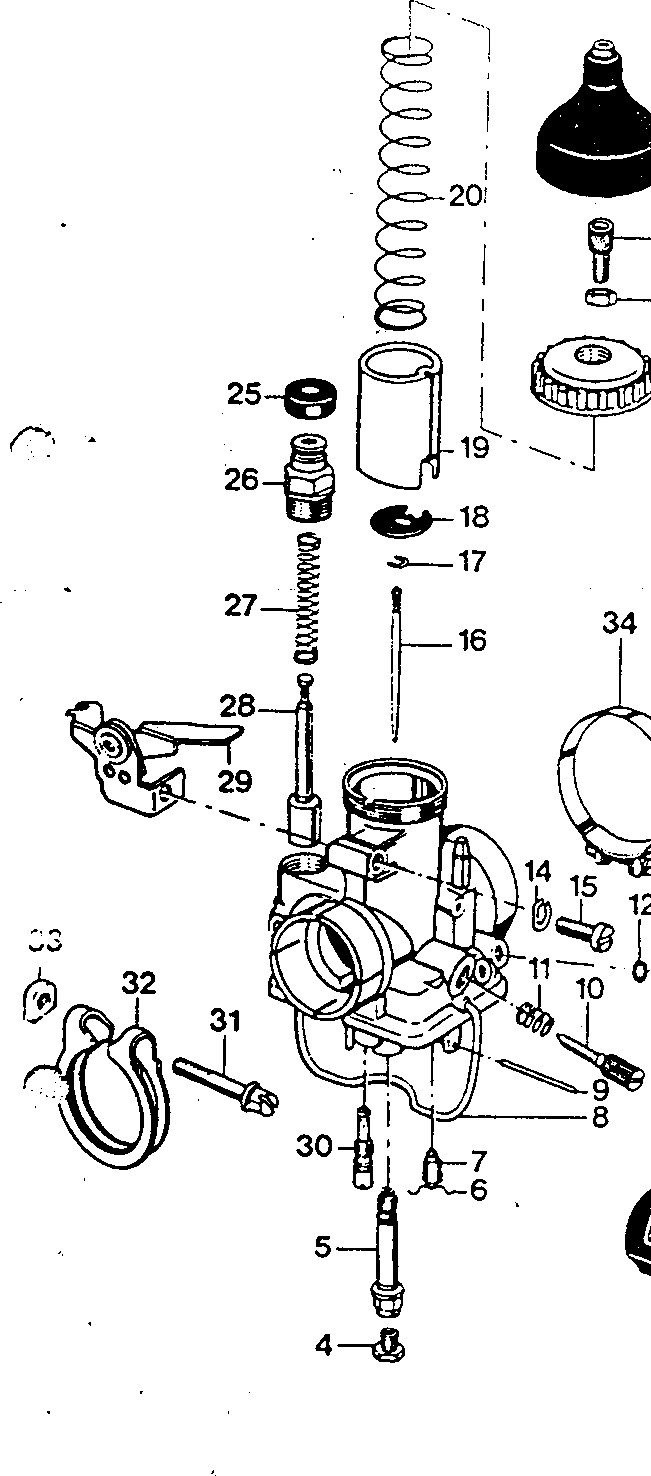

Originele explosietekening uit het onderdelenboek van de Kreidler LK 600. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Versvaser BING 11 24
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 10.07.17 | 07.17.05 Stellschraube | 1 | op aanvraag |
| 0 | 11.07.15 | 07.15.22 Feder 000 | op aanvraag | |
| 0 | 15.07.17 | 07.17.25 Schraube | 1 | op aanvraag |
| 0 | 16.07.17 | 07.17.01 Düsennadel | 1 | op aanvraag |
| 0 | 17.07.17 | 07.17.06 Steckscheibe | 1 | op aanvraag |
| 0 | 18.07.17 | 07.17.07 Scheibe 14 | op aanvraag | |
| 0 | 20.07.17 | 07.17.0 Feder | 1 | op aanvraag |
| 0 | 13.19.07 | 19 07,17 24 Gasschieber | 1 | op aanvraag |
| 0 | 21.07.17 | 07.17.09 Deckelverschraubung 1 1 | op aanvraag | |
| 0 | 23.07.15 | 07.15.45 Stellschraube 104 | op aanvraag | |
| 0 | 24.07.17 | 07.17.10 Schutzkappe | 1 | op aanvraag |
| 0 | 29.07.17 | 07.17.24 Handhebel | 1 | op aanvraag |
| 0 | 30.07.17 | 07.17.02 Leerlaufdüse 35 i 1 | op aanvraag | |
| 0 | 31.07.17 | 07.17.19 Schraube | 1 | op aanvraag |
| 0 | 33.07.16 | 07.16,46 Nutter | 1 | op aanvraag |
| 1 | 07.17.11 | Schwimmer 1 1 | op aanvraag | |
| 1 | 28.07.17 | 07.17.20 Kolben 1 | op aanvraag | |
| 2 | 07.17.12 | Schwimmergehäuse 1 1 | op aanvraag | |
| 2 | 25.07.17 | 07.17.23 Cummikappe | 1 | op aanvraag |
| 3 | 22.07.15 | 07.15.09 Kutter | 1 | op aanvraag |
| 5 | 07.17.00 | Nadeldüse 1 1 | op aanvraag | |
| 6 | 07.17.16 | Federbügel 1 1 | op aanvraag | |
| 7 | 07.17.35 | Schwimmernadel 1 1 | op aanvraag | |
| 8 | 07.17.14 | Federbügel 1 1 | op aanvraag | |
| 12 | 07.16.76 | Rundschwerring 1 1 | op aanvraag | |
| 34 | 315.03.24 | Schlauchschelle 1 1 | op aanvraag | |
| 36 | 315.03.37 | Schlauchschelle 1 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 600. Alle onderdelen: Kreidler onderdelen.
