Teler vel / Telegabei vollst, , Scheinwerferhalter, Zei tenstrahier – Kreidler LK 600

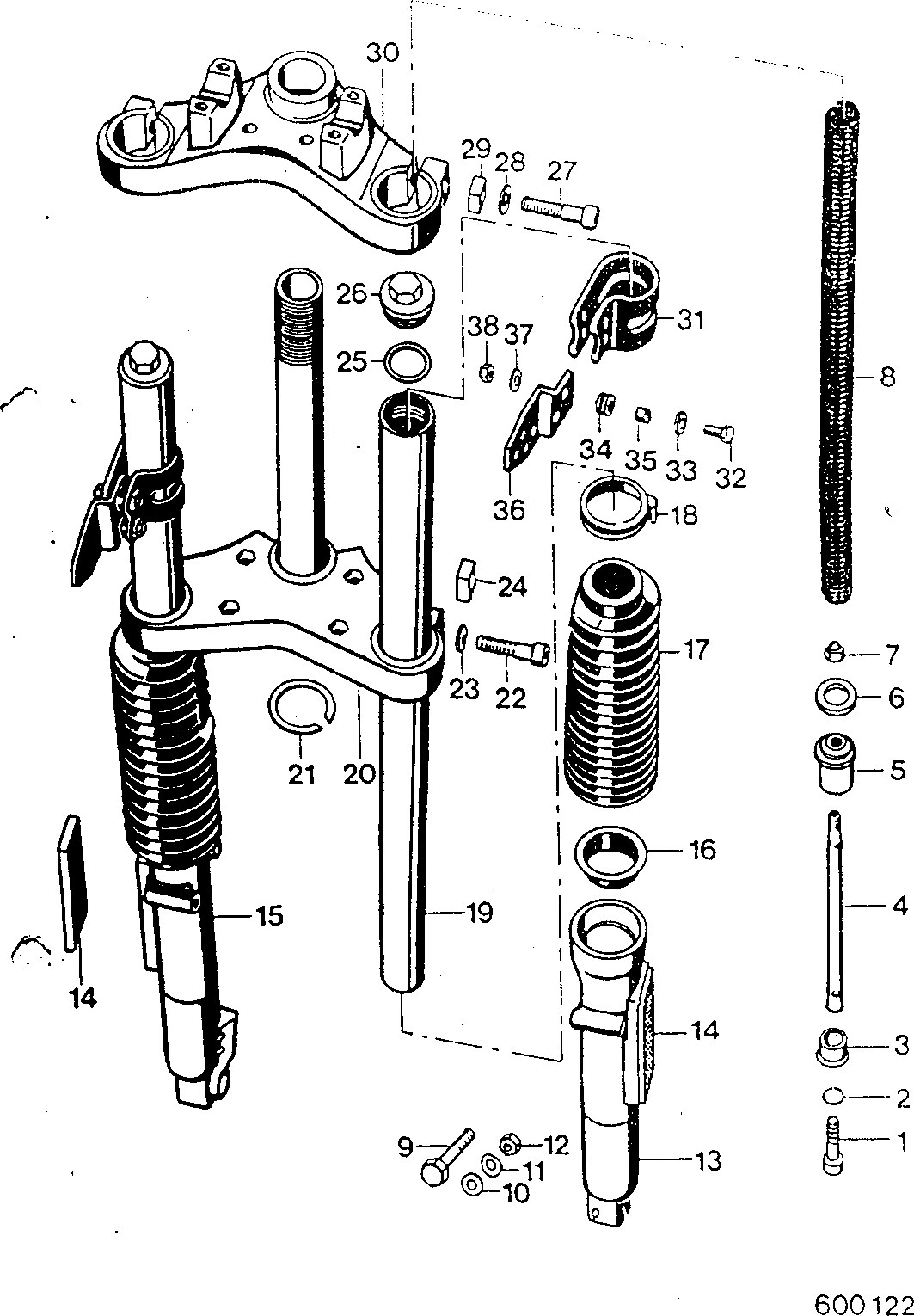

Originele explosietekening uit het onderdelenboek van de Kreidler LK 600. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Teler vel / Telegabei vollst, , Scheinwerferhalter, Zei tenstrahier
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 555.02.86 | Telegabel vormont. - 1 | op aanvraag | |
| 0 | 10.00.30 | 00.30.11 Scheibe 7,4 DIN 125 | 1 | op aanvraag |
| 0 | 11.00.43 | 00.43.66 Federscheibe A 7 DIN 125 | 1 | op aanvraag |
| 0 | 12.00.29 | 00,29,32 Sechskantmutter VE 7 | op aanvraag | |
| 0 | 555.02.85 | Gabelbrücke, vollst | op aanvraag | |
| 0 | 22.00.17 | 00.17.81 Zylinderschraube M 8x35 | op aanvraag | |
| 0 | 23.00.31 | 00.31.00 Scheibe 8,4 DIN 433 è 2 | op aanvraag | |
| 0 | 26.57.06 | 57.06.11 Verschlußschraube 2 2 | op aanvraag | |
| 0 | 27.00.17 | 00.17.81 Zylinderschraube ii 83x35 | op aanvraag | |
| 2 | 00.70.15 | Dichtring C Txt2x? | 4 | KREIDLER Afdichtring onderzijde voorvork Din 7603 C712x2 00.70.15 koper – €1.00 |
| 3 | 57.05.19 | Federauflage 2 2 | KREIDLER FLORETT Voorvork revisie set cups voor binnenpoot en rubbers 57.05.16 57.05.18 57.05.19 passend voor Florett aanslagbus / afdichtplaat – €18.00 | |
| 4 | 555.12.08 | Kolbenstange 2 2 | op aanvraag | |
| 6 | 57.05.18 | 05.18 Gleitdichtscheibe 2 2 | KREIDLER Afdichtplaat 57.05.18 -konische rand VOORVORK – €3.00 | |
| 7 | 57.05.49 | Hutmutter 2 2 | KREIDLER Dopmoer open voorvork 57.05.49 – €6.00 (niet op voorraad) | |
| 9 | 00.10.92 | Sechskantschraube Mi 7x}8 | op aanvraag | |
| 14 | 555.02.08 | 4 Seitenstrahler ) 1 | op aanvraag | |
| 16 | 57.06.22 | Hutmanschette 2 è | KREIDLER Keerring voorvork 30x43.6mm 57.06.22 KEERRINGEN BAC voorvorkkeerringset – €11.00 (niet op voorraad) | |
| 17 | 455.02.22 | Faltenbalg | op aanvraag | |
| 18 | 385.00.04 | Kabelbinder 2 | op aanvraag | |
| 19 | 555.02.98 | Standrohr 2 2 | op aanvraag | |
| 20 | 555.02.01 | 01 Gabelbrücke 1 1 | op aanvraag | |
| 24 | 455.02.10 | Flachmutter 2 2 | op aanvraag | |
| 25 | 01.00.14 | Runddichtring 20x2,5 2 2 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 600. Alle onderdelen: Kreidler onderdelen.
