T Foto Primärrad, Kupplung – Kreidler LK 600

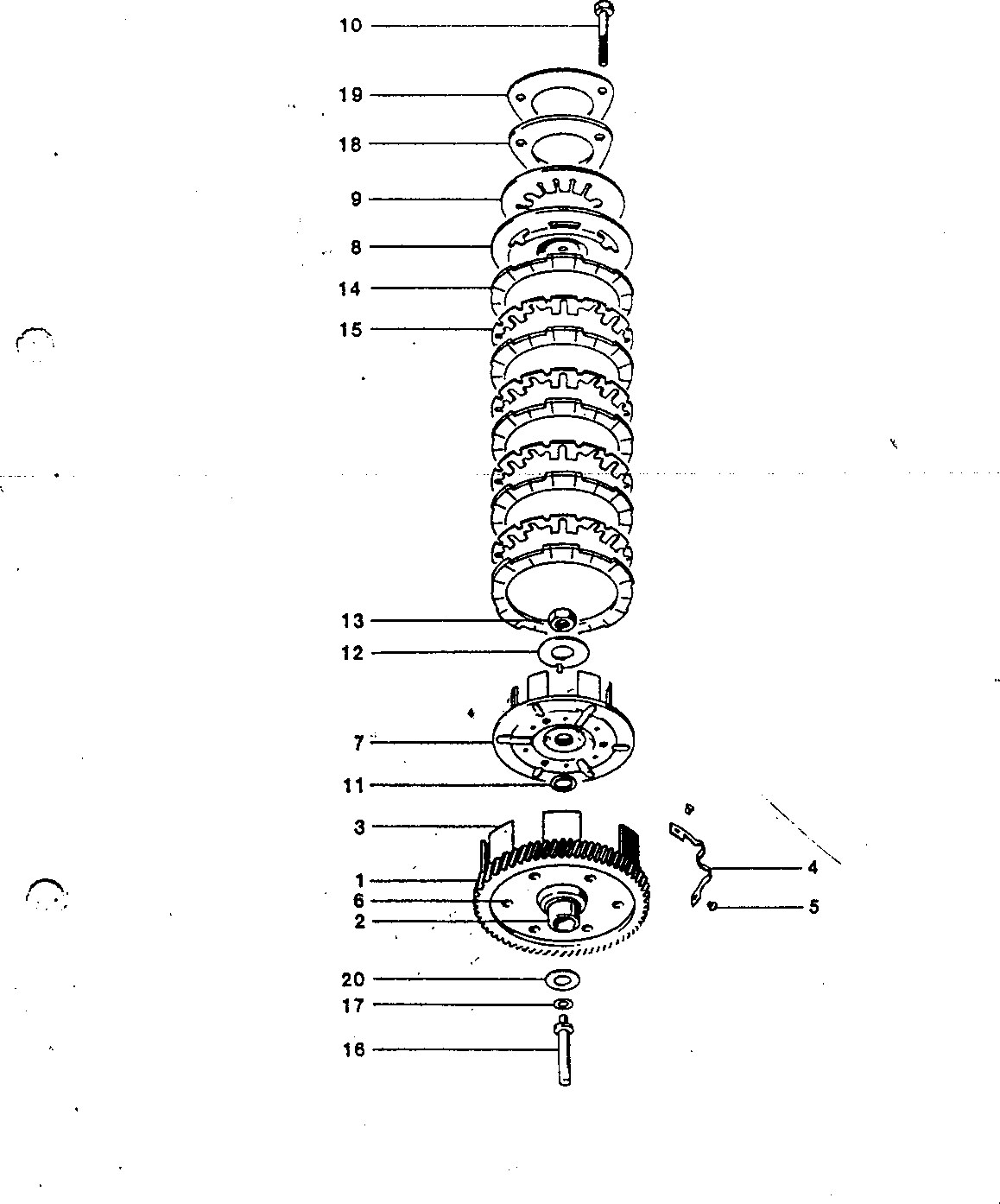

Originele explosietekening uit het onderdelenboek van de Kreidler LK 600. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst T Foto Primärrad, Kupplung
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 15.57.20 | Feder , 1 1 | op aanvraag | |
| 0 | 11.15.07 | 15.07.21 Scheibe | 1 | op aanvraag |
| 0 | 12.15.20 | 15,20.18 Sicherungsblech | 1 | op aanvraag |
| 0 | 13.00.20 | 00.20,52 Sechskantmutter ! 12x1 | op aanvraag | |
| 0 | 16.15.07 | 15.07.12 Druckstift kurz 0a | op aanvraag | |
| 0 | 17.15.07 | 15,07,20 Ausgleichscheibe 0,25 mm n.B.n | op aanvraag | |
| 0 | 17.15.07 | 15.07.15 _ Ausgleichscheibe 0,5 mm n.B, n… | op aanvraag | |
| 0 | 17.15.07 | 15.07.16 Ausgleichscheibe 1,5 mm n.B. n.D | op aanvraag | |
| 0 | 18.15.07 | 15.07.08 Druckplatte | 1 | op aanvraag |
| 1 | 15.67.92 | Kupplungsrad, vollst.,Z = 79 1 | 1 | op aanvraag |
| 1 | 15.07.99 | Kupplungsmuffe 1 1 | op aanvraag | |
| 2 | 15.67.03 | Buchse 1 1 | KREIDLER Bronzen lagerbus koppelingshuis 4/5 15.67.03 KOPPELING – €28.00 | |
| 3 | 15.57.04 | Kupplungskorb 1 1 | op aanvraag | |
| 5 | 00.58.53 | Senkniet 2,6x6 DIN 661 | 2 | op aanvraag |
| 8 | 15.57.07 | Decklamelle 1 1 | op aanvraag | |
| 9 | 15.07.22 | Tellerfeder 1 1 | op aanvraag | |
| 14 | 15.07.87 | Reiblamelle 5 5 | op aanvraag | |
| 15 | 15.07.10 | Innenlamelle 4 4 | op aanvraag | |
| 19 | 15.07.13 | Sicherungsblech 1 1 | op aanvraag | |
| 20 | 13.06.15 | Ausgleichscheibe n.B | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 600. Alle onderdelen: Kreidler onderdelen.
