Schaltgetriebe, Kettenritzel nenten ns – Kreidler LK 600

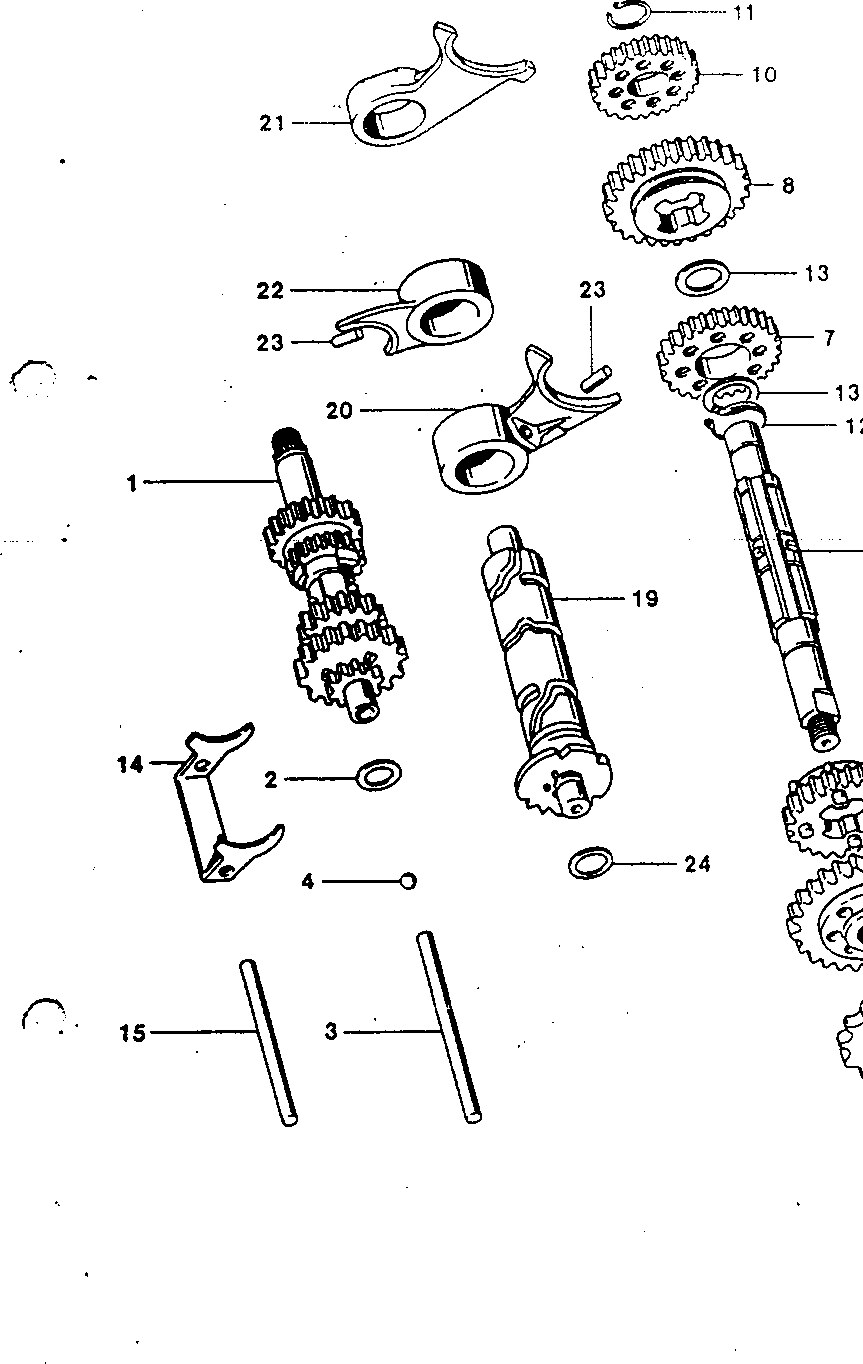

Originele explosietekening uit het onderdelenboek van de Kreidler LK 600. Zoek het positienummer op de tekening op in de lijst en bestel het onderdeel direct.
Onderdelenlijst Schaltgetriebe, Kettenritzel nenten ns
| Nr. | Onderdeelnummer | Omschrijving | Aantal | Bestellen |
|---|---|---|---|---|
| 0 | 00.69.28 | Kugel 6 mm # DIN 5401 | 1 | op aanvraag |
| 0 | 10.15.66 | 15.66.98 Zahnrad 2 = 31 ) 1 | op aanvraag | |
| 0 | 12.00.46 | 00.46.56 Sicherungsring 20x1,2 | op aanvraag | |
| 0 | 11.00.33 | Ausgleichscheibe 0,5 mm n.B. n.B | op aanvraag | |
| 0 | 13.15.66 | 15.66.18 Distanzscheibe | 2 | op aanvraag |
| 0 | 15.15.66 | 15.66.20. Gabelachse | 1 | op aanvraag |
| 0 | 15.06.96 | Schaltwalze, vollst | 1 | op aanvraag |
| 0 | 00.53.50 | Zylinderstift 4 m 6x14 | op aanvraag | |
| 0 | 19.15.06 | 15.06,16 Schaltwalze | 1 | op aanvraag |
| 0 | 18.20.15 | 20 15.66.40 Schaltgabel links | 1 | op aanvraag |
| 0 | 21.15.66 | 15.66.97 Schaltgabel rechts 1 1 | op aanvraag | |
| 0 | 22.15.66 | 15.66.45 Hittelschaltgabel | 1 1 | op aanvraag | |
| 0 | 23.00.53 | 00.53.09 Ringkopf-Zylinderstift | op aanvraag | |
| 0 | 15.06.09 | Anlaufscheibe O,1 mm n.B. n.B | op aanvraag | |
| 0 | 15.06.12 | Anlaufscheibe O,3.mm n.B | op aanvraag | |
| 0 | 15.06.13 | Anlaufscheibe 0,5 mm n.B, n.B | op aanvraag | |
| 0 | 15.06.15 | Anlaufscheibe 1,0 mm n.B, n.B | op aanvraag | |
| 1 | 18.15.60 | 15.60.10 Hutter M 10x1 | 1 | op aanvraag |
| 2 | 15.06.09 | Anlaufscheibe 0,1 mo n.B. n.3 | op aanvraag | |
| 2 | 15.06.12 | Anlaufscheibe 0,3 ma n.B, n.\ | op aanvraag | |
| 2 | 15.06.13 | Anlaufscheibe 0,5 mm | op aanvraag | |
| 3 | 15.66.07 | Druckstift lang > 1 1 | KREIDLER Drukstift voor koppeling lang 4/5 versnellingen 15.66.07 koppelingsstift STIFT – €14.00 (niet op voorraad) | |
| 5 | 15.66.06 | a Keilwelle | 1 | op aanvraag |
| 6 | 315.06.06 | Zahnrad Z = 40 | 1 | op aanvraag |
| 6 | 17.15.60 | 15.60.11 Sicherungsblech 104 | op aanvraag | |
| 7 | 15.66.13 | Zahnrad Z = 36 | 1 | op aanvraag |
| 8 | 15.66.22 | Schaltrad 2 = 40 A | op aanvraag | |
| 9 | 15.66.44 | Schaltrad Z = 33 | 1 | op aanvraag |
| 9 | 14.15.66 | 15.66.19 Distanzgabel | 1 | op aanvraag |
| 11 | 00.46.60 | Sicherungsring 15x1 DIN 471 | 2 | op aanvraag |
| 16 | 15.60.13 | Kettenritzel Z = 13 | 1 | op aanvraag |
| 107 | 24.15.06 | 15.06.30 Scheibe | 1 | op aanvraag |
Bron: origineel Kreidler/Van Veen onderdelenboek. Meer tekeningen van dit model: LK 600. Alle onderdelen: Kreidler onderdelen.
